Перекрытия с балками в трех уровнях зданий со стальным каркасом

Статья добавлена в Ноябре 2015 года
            0



В большепролетных помещениях может потребоваться опирание прогонов на главные балки, так что появляются три системы балок. Главные балки выполняются как балки со сплошными стенками или фермы.

Рисунок 1.
Рисунок 1. >

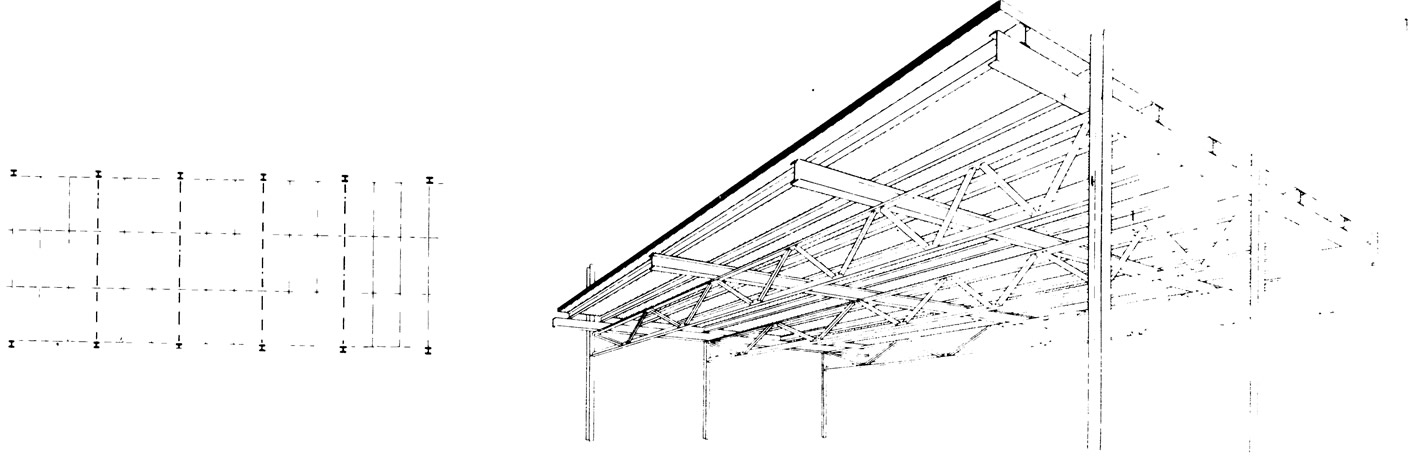

1. Три системы балок лежат в большепролетной конструкции перекрытия Друг над другом, так что главная балка не воспринимает непосредственных нагрузок от перекрытия.


Рисунок 2.
Рисунок 2. >

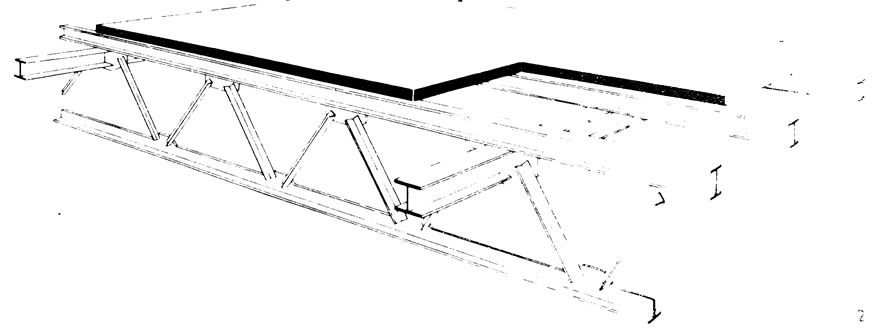

2. Верхний пояс главной фермы лежит в одной плоскости с балками перекрытия и таким образом воспринимает изгибающие напряжения дополнительно к осевым усилиям верхнего пояса.


Рисунок 3.
Рисунок 3. >

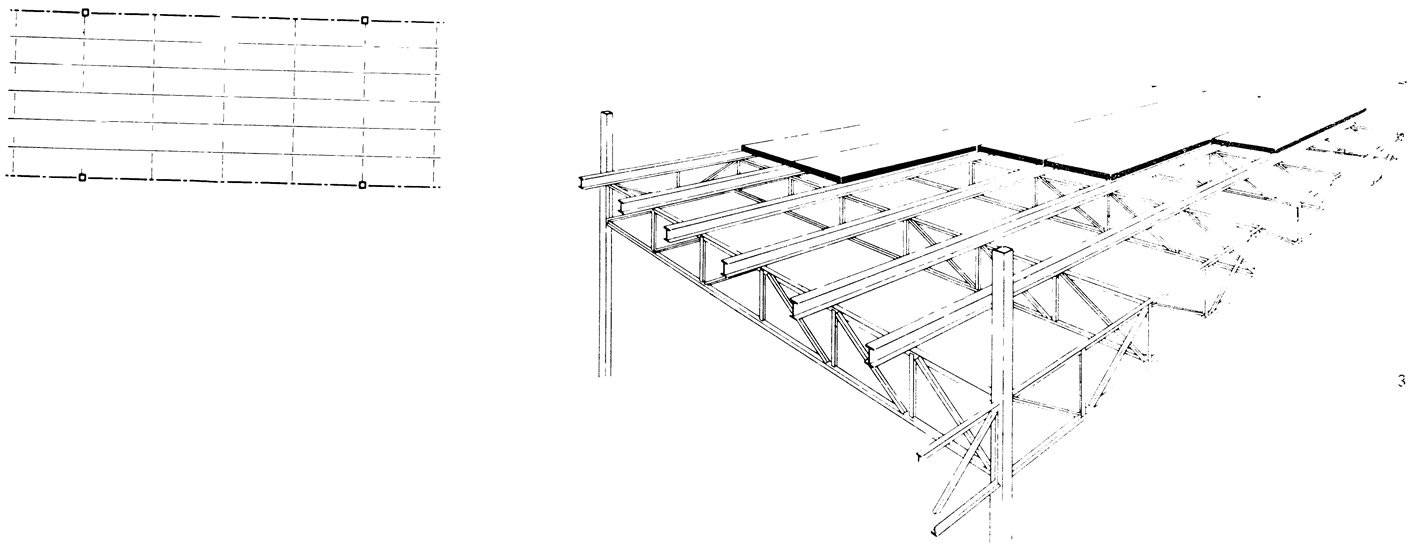

3. Балки перекрытия лежат над вертикальными сплошными стержнями прогона. Конструкция предназначена для большепролетных перекрытий с высокими нагрузками.


Рисунок 4.
Рисунок 4. >

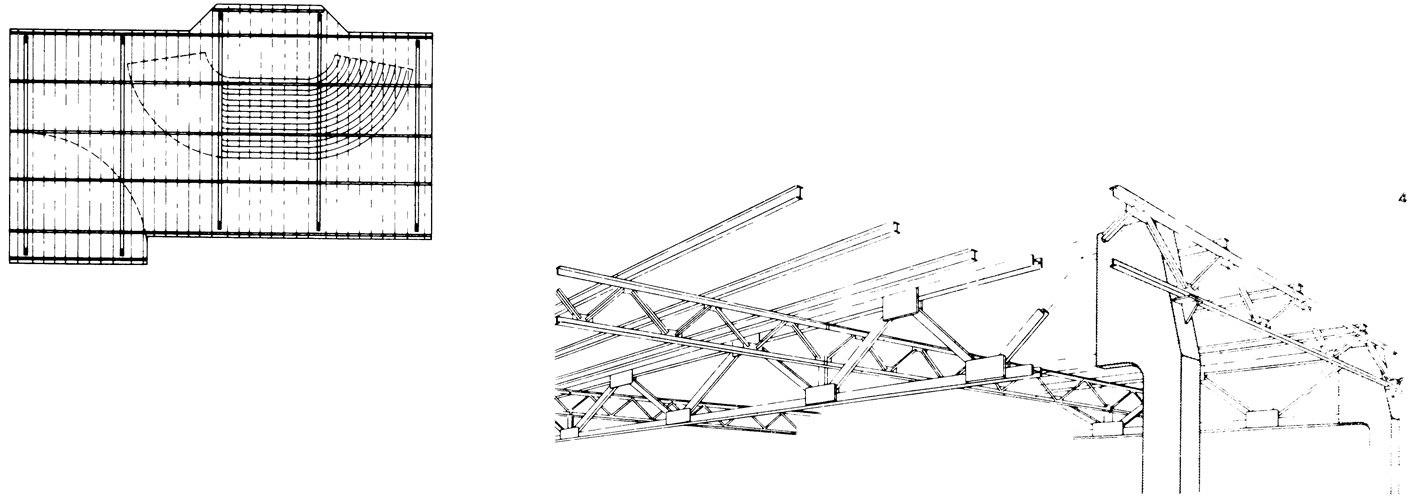

4. Главные балки-фермы образуют с тяжелыми колоннами зала жесткие рамы. Решетчатые прогоны и балки покрытия — унифицированные элементы строительной системы. — Университет в Западном Берлине. Архитекторы: Кандилис, Йозик, Вудс.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
