Безбалочные перекрытия зданий со стальным каркасом

Статья добавлена в Ноябре 2015 года
            0

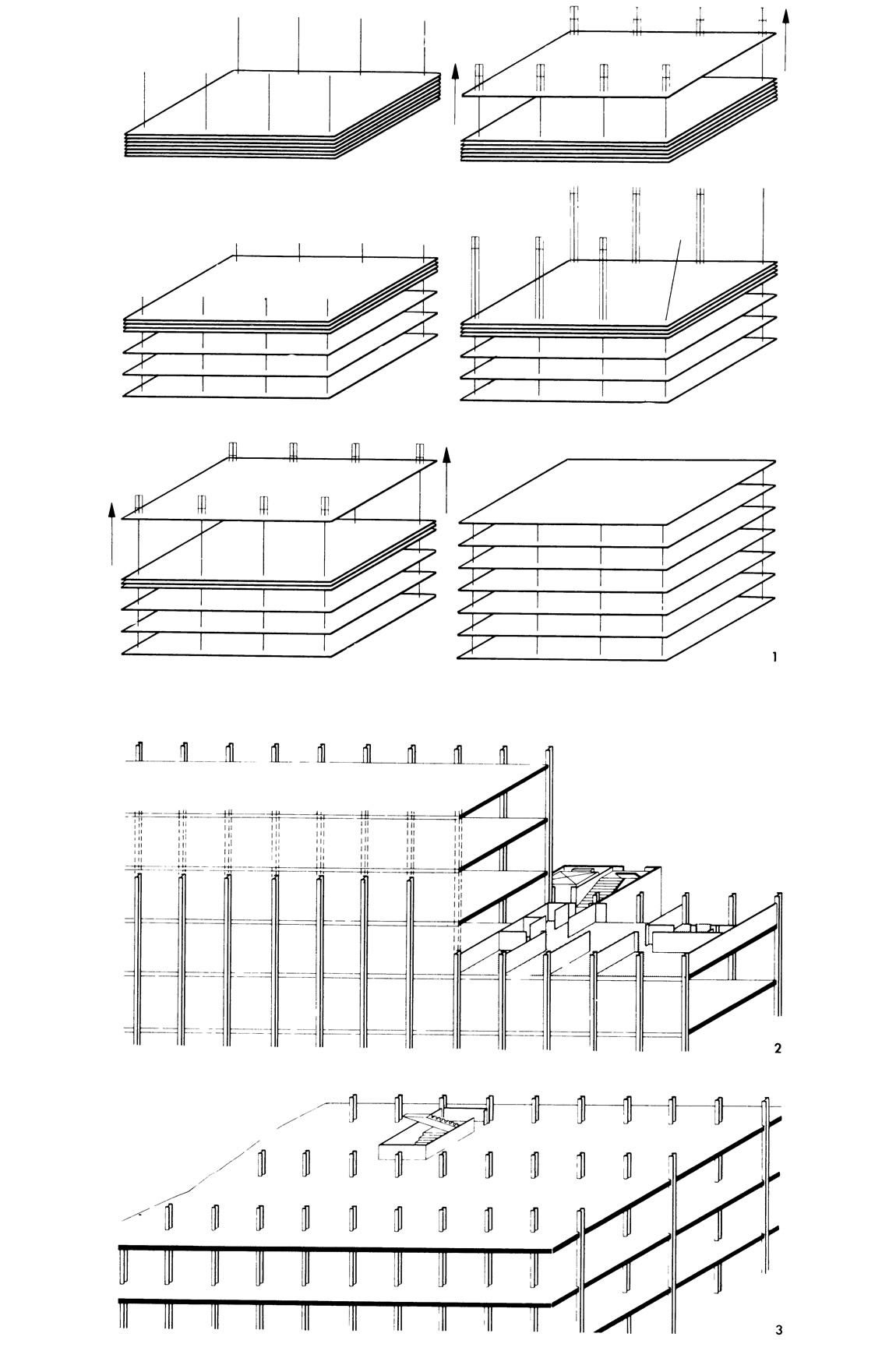

Безбалочные перекрытия
Безбалочные перекрытия >
Массивные плиты перекрытий, имеющие гладкие поверхности, могут опираться непосредственно на колонны при шаге колонн от 6 до 10 м. Перекрытия имеют толщину от 20 до 40 см. Подвесной потолок не требуется. Такая конструкция перекрытий может применяться для жилых зданий, общежитий, гостиниц и других зданий с несложным техническим оборудованием. В несущих плитах могут быть проложены трубы для электропроводок. Меньший вес имеют пустотелые, а также ребристые и кессонные плиты перекрытий.

1. Система с безбалочными плоскими плитами особенно приемлема для возведения методом подъема перекрытий, при котором плиты перекрытия бетонируются одна над другой на уровне пола нижнего этажа, причем каждая плита служит опалубкой для вышележащей плиты. В предусмотренных отверстиях устанавливаются идущие сквозь несколько этажей стальные колонны. Прикрепленные к их верхним концам подъемные устройства поднимают плиты друг за другом в проектное положение.

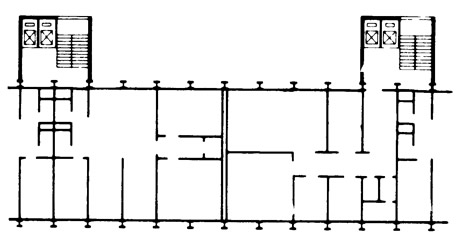

Колонны у наружных стен
Колонны у наружных стен >

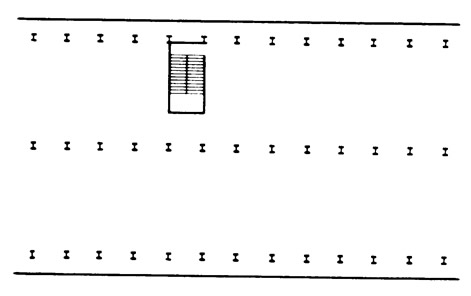

Колонны по разбивочной сетке
Колонны по разбивочной сетке >
2. При незначительной ширине здания (~ до 10 м) колонны можно устанавливать только у наружных стен. Отсутствие внутренних колонн особенно удобно для свободной планировки и трансформации помещений. — Студия «Жилая система в стали». Кафедра проф. Унгерса Технического университета, Западный Берлин, 1968 г.

3. В зданиях большой ширины колонны устанавливают по любой разбивочной сетке.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
