Рамные дома из стальных конструкций

Статья добавлена в Ноябре 2015 года
            0




Рисунок 1.
Рисунок 1. >
Дома рамного типа не имеют внутренних колонн. Все нагрузки передаются через подвески к тяжелым ригелям однопролетных рам. Ветровые нагрузки воспринимаются жесткими узлами рам.

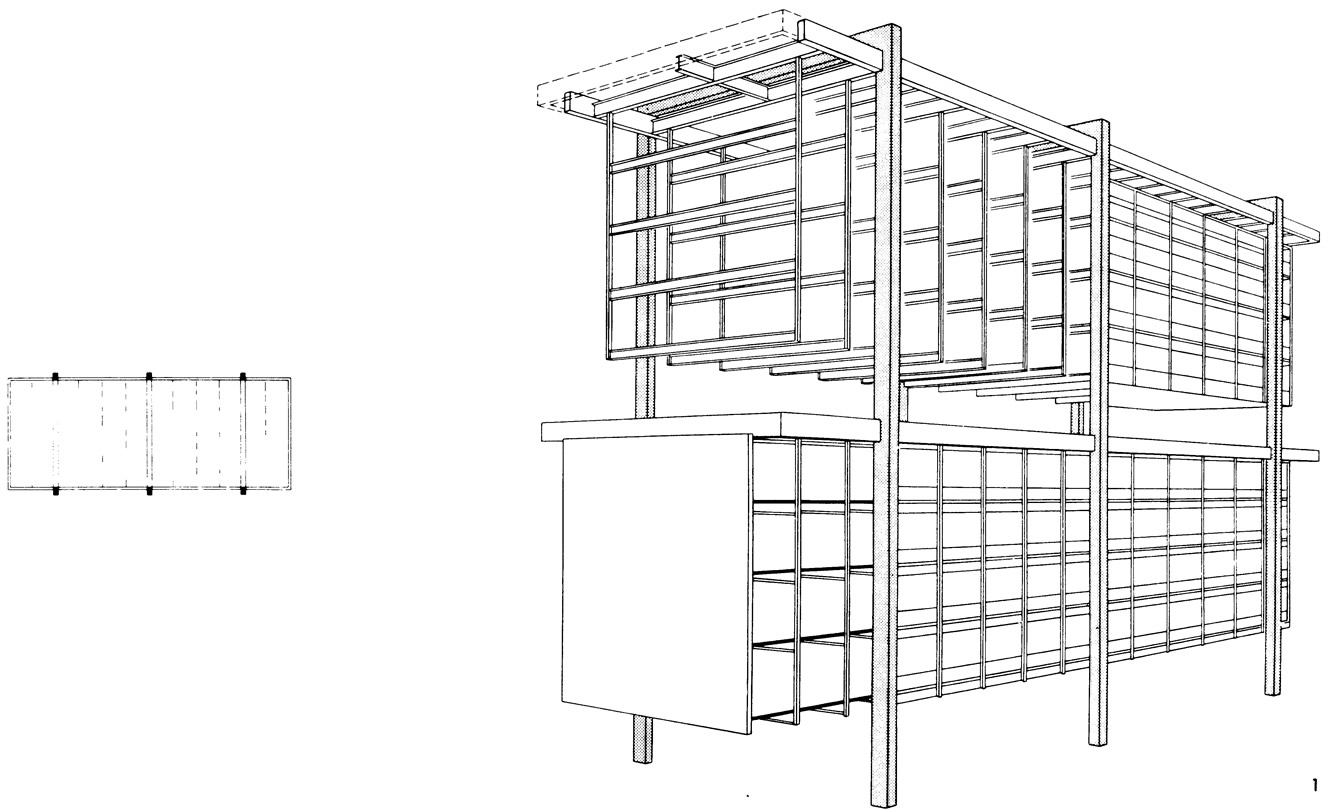

1. Стойки рам имеют коробчатое поперечное сечение и несут в двух уровнях коробчатые продольные балки; между ними размещены поперечные балки, к которым с помощью подвесок крепятся балки перекрытий четырех этажей. — Иранский павильон городского университета в Париже. Архитекторы: Паран, Форуг и Гиай.

Рисунок 2.
Рисунок 2. >

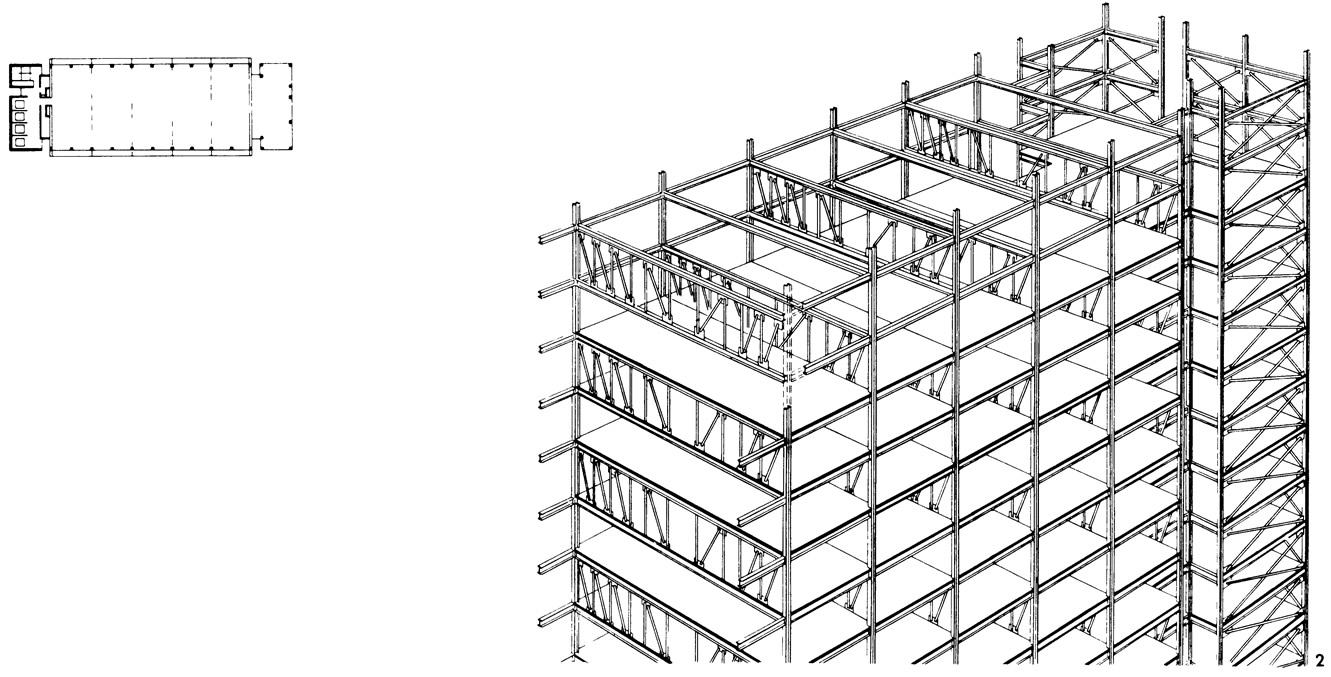

2. Зона между башнями для вертикального транспорта имеет только наружные колонны. Расположенные между ними балки перекрытий пролетом 16,25 м попарно связаны раскосами с образованием ферм высотой в этаж. Образуется низкое перекрытие большой жесткости. Вследствие шахматного расположения ферм расстояние между перегородками соответствует двойному шагу балок перекрытия. Фермы имеют посередине участки без раскосов для устройства коридора. Они образуют с наружными колоннами вертикальные рамы, обеспечивающие поперечную жесткость здания совместно с вертикальным фахверком в ядрах жесткости. — Отель «Рэдиссон» в Миннеаполисе, штат Миннесота, США. Проектное бюро Серии.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
