Определение размеров сталежелезобетонных балок

Статья добавлена в Ноябре 2015 года
            0



Предпосылки


Предпосылки
Предпосылки >

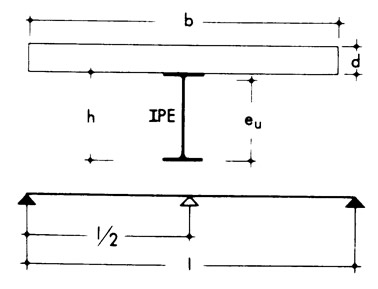

Для предварительного определения размеров однопролетных сталежелезобетонных балок служит номограмма, составленная для следующих данных:
  • профиль балки — прокатный двутавровый РЕ;
  • сталь марок St37 и St52;
  • бетон марки Вn 450, для марки Вn 300 получается незначительный дополнительный момент;
  • шаг балок b=1,8...3,6 м;
  • толщина железобетонной плиты (d): для шага балок b≤2,4 м d=10 см, для шага балок b≥2,4 м d=1 2 см;
  • пролет l — до 20 м;
  • ползучесть и усадка: принимается во внимание: εS=3·104; φn=4;
  • монтаж: предполагается, что в процессе монтажа балки подпираются в середине пролета до затвердения бетона.

Нагрузки

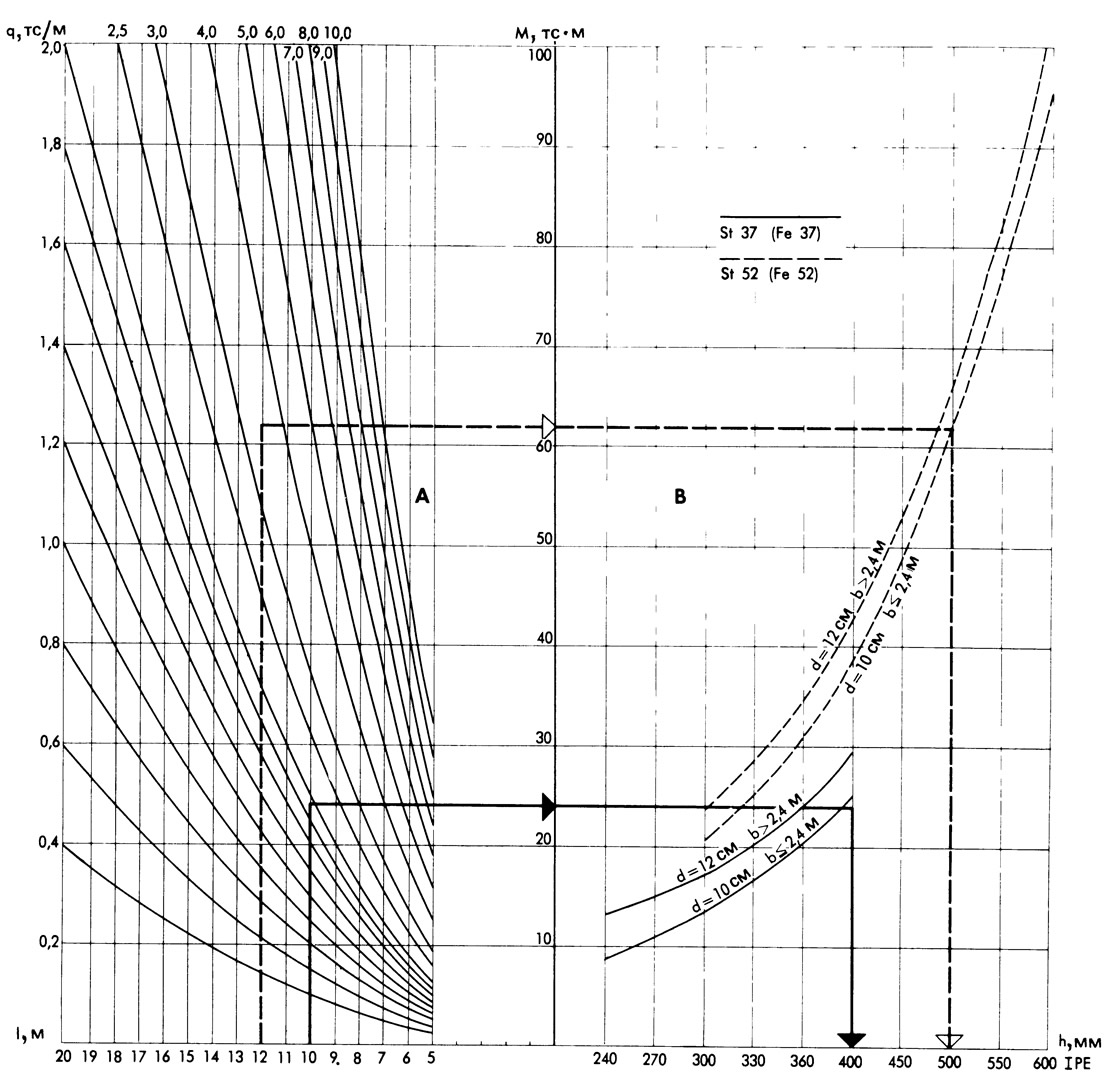

Номограмма
Номограмма >
Для определения размеров требуемого профиля составной балки по заданным нагрузкам (в тс/м2) g + Р определяется погонная равномерно распределенная нагрузка (в те м) путем умножения на шаг балок b; g=b(g+p).

Номограмма А: определение изгибающих моментов


Двигаясь от точки пересечения прямой l с кривой нагрузки q вправо, на вертикали М находят изгибающий момент.

Номограмма В: определение профиля балки


Идя дальше вправо до точки пересечения с кривой на номограмме В, находят под ней высоту двутавра. Если это значение оказывается между двумя профилями, то выбирается больший из них.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
