Для упрощения процесса монтажа колонны должны доставляться на строительную площадку возможно большей длины. Место, в котором отдельные участки колонн соединяются друг с другом, называется монтажным стыком, а отправляемые с завода участки называются отправочными марками. Длины отправочных марок ограничены транспортными возможностями и не превышают в общем случае 20—22 м. Отрезки колонн, определяемые длиной прокатных элементов, имеют в большинстве случаев длину до 15 м; при больших длинах металлургические заводы начисляют наценку. Размеры отправочных марок очень мощных колонн часто ограничиваются грузоподъемностью используемых транспортных и монтажных механизмов.
Часто возникает необходимость устройства стыков в процессе изготовления колонн на заводе, например из-за изменения поперечного сечения или по другим причинам.
В месте стыка отрезки колонны должны иметь плоские резы, строго перпендикулярные к оси стержня. При незначительных усилиях эти резы делают пилой. При больших усилиях торцы колонн должны быть фрезерованы. По действующим нормам часть усилия в месте стыка может быть передана непосредственно через торцы. Остаток усилия передается с помощью сварки или болтов. При наличии изгибающих моментов растягивающие напряжения должны полностью восприниматься соединениями.

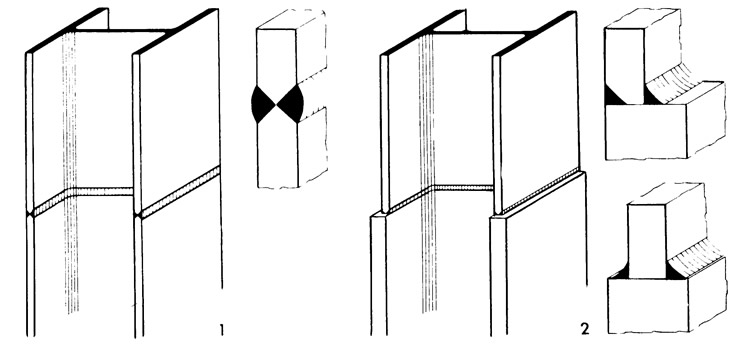

1 и 2. Наипростейший сварной стык — стыковыми швами (рис.1), который может быть применен и при стыковании однотипных профилей разной площади сечения (рис. 2). Если такой стык выполняется на монтаже, то для временной фиксации положения до начала сварки необходима установка вспомогательных клиньев, подкладок и т. п.

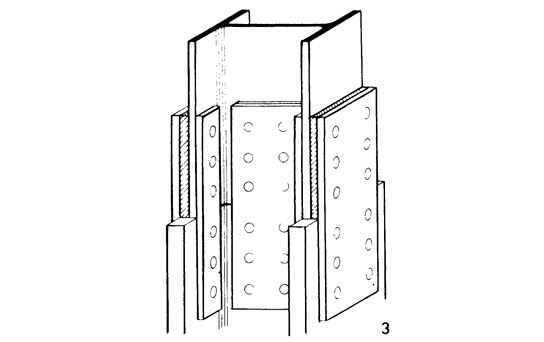

3. Соединение встык на болтах. Усилия передаются через накладки, крепящиеся болтами. При изменении поперечного сечения требуется установка прокладок (заштрихованная часть). Этот стык хотя и не требует выполнения сварки на монтаже, но из-за увеличения габарита колонны в месте стыка не всегда приемлем.

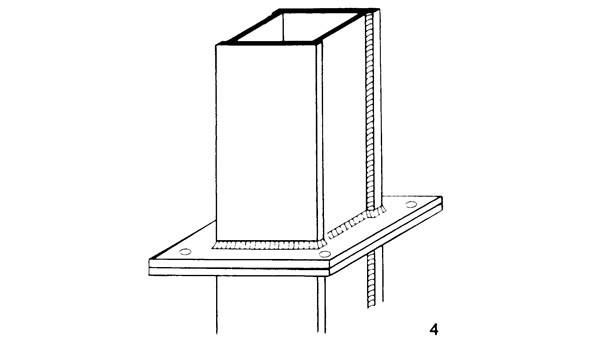

4. В колоннах наиболее часто применяют стык с торцовыми пластинами. Пластины, приваренные к торцам обеих колонн, должны плотно прилегать друг к другу. Так как торцовые пластины при сварке коробятся, то иногда требуется повторная строжка их поверхностей после сварки. Этот тип стыка также используют при выполнении заводских стыков, если поперечные сечения стыкуемых частей колонны значительно отличаются друг от друга. В этом случае пластины свариваются друг с другом.

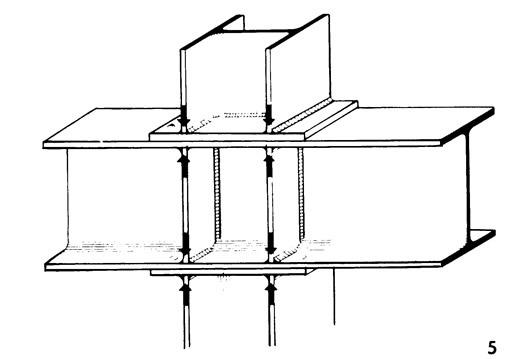

5. Часто бывает необходимо пропустить в стыке колонн прогон. Колонны имеют приваренные торцовые пластины по типу стыка 4. Прогон укрепляется ребрами жесткости, через которые усилия с верхнего участка колонны передаются на нижний участок. Ребра жесткости должны плотно прилегать вверху и внизу и вследствие наличия допусков в прокатных профилях обязательно пригоняются. При сварных профилях такая подгонка не требуется.
Примыкание балок
В месте примыкания реакции балок передаются на колонны. Конструкция примыкания балок должна:
- обеспечивать передачу усилий; во время монтажа допускать некоторую подвижку;
- быть выполнима простыми средствами, по возможности без лесов и подмостей.
От конструкции крепления балок зависит трудоемкость их изготовления и монтажа, а следовательно, экономичность конструкции в целом.

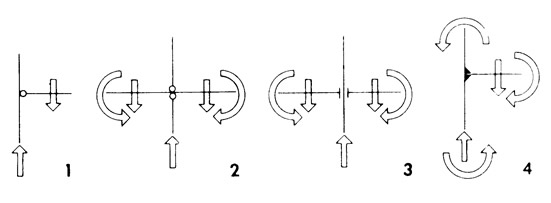

1. Примыкание, обеспечивающее передачу только поперечных сил. Поперечные силы, передающиеся с балок, вызывают в колоннах только продольные силы. Примыкание можно рассматривать как шарнирное, если оно выполнено на болтах, так как болтовые соединения несколько податливы.
2. Примыкание неразрезных балок, передающих на колонны только вертикальные усилия и не передающие изгибающие моменты. Это достигается тем, что колонна имеет под балкой и над балкой шарниры
3. Очень часто колонны так гибки по сравнению с балками, что и при жестком примыкании балок к колоннам можно с достаточной точностью считать, что колонны не воспринимают изгибающего момента от балок.
4. В рамах поперечные силы и изгибающие моменты передаются с балок на колонны. Крепления балок в этом случае рассчитываются на оба усилия.
