Анкеровка колонн

Статья добавлена в Ноябре 2015 года
            0




Рисунок 1.
Рисунок 1. >
Стойки с шарнирным опиранием, не передающие изгибающих моментов, крепятся к фундаменту с помощью легких анкерных болтов, служащих только для фиксации положения во время монтажа. В защемленных колоннах растягивающие усилия от изгибающих моментов должны быть переданы на фундамент с помощью анкерных устройств. Для установки анкерных болтов в фундаментах предусматриваются гнезда. Установка болтов в плане, особенно при больших растягивающих усилиях, требует большой точности. Если анкерные болты должны быть забетонированы в фундамент до монтажа колонн, то на время бетонирования они должны быть закреплены шаблонами, так как допуск между болтамм и отверстиями в опорной плите не должен превышать 1—2 мм.

Рисунок 2.
Рисунок 2. >
1. Простейшая анкеровка при незначительных растягивающих усилиях. Анкерные болты с крюками, которые зацепляются за отрезки арматурной стали. Для предварительного крепления колонн при монтаже достаточно распорных дюбелей в просверленных в бетоне отверстиях.

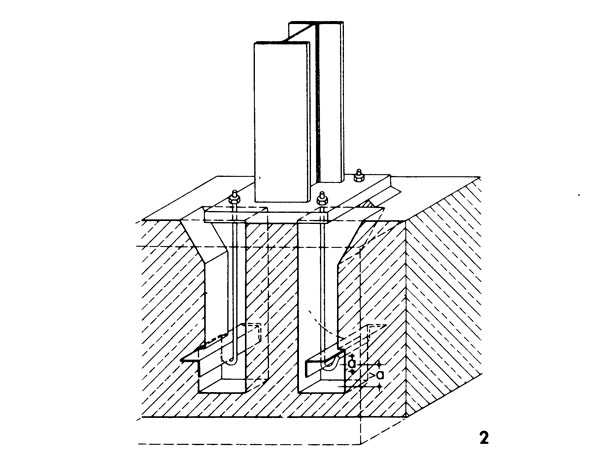

2. Для восприятия несколько больших сил в качестве анкерных поперечин используют уголки. Углубления в фундаменте должны быть такой величины, чтобы крюки можно было завести под анкерные поперечины.

Рисунок 3.
Рисунок 3. >

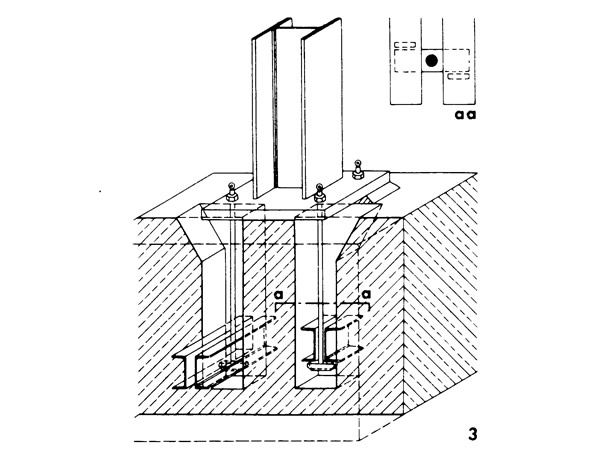

3. Для передачи больших растягивающих усилий применяют болты с прямоугольной Т-образной головкой, которые закрепляются за анкерные поперечины, изготовляемые в большинстве случаев из двух швеллеров. Приваренные на поперечинах ограничители препятствуют вращению болтов с прямоугольной головкой. Для установки и контроля правильной посадки анкерного болта на его верхнем конце приваривается кольцо.



Рисунок 4.
Рисунок 4. >

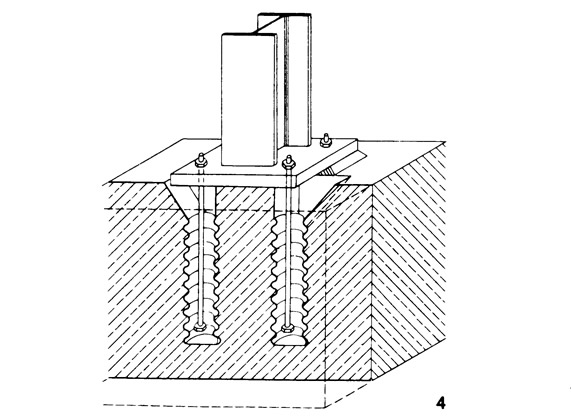

4. Устройства анкерных поперечин можно избежать, если в анкерные колодцы будут забетонированы волнистые трубы, применяемые для образования каналов напрягаемых арматурных элементов. Анкерные болты для улучшения сцепления должны иметь головки.




Рисунок 5.
Рисунок 5. >

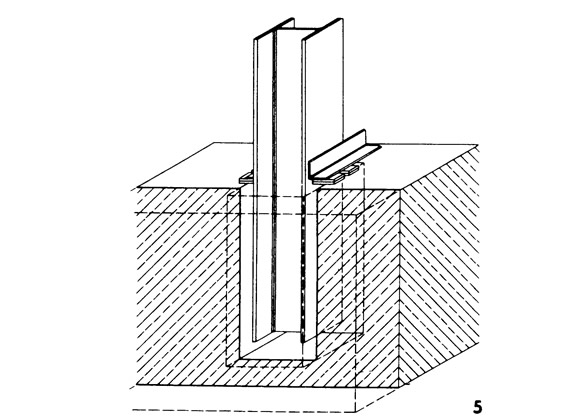

5. Колонны, передающие незначительные продольные усилия, но большие изгибающие моменты, не требуют опорных плит и опускаются в соответствующие колодцы фундаментов стаканного типа. Для выверки они на период монтажа снабжаются фиксаторами, которые позднее могут быть сняты.




Рисунок 6.
Рисунок 6. >

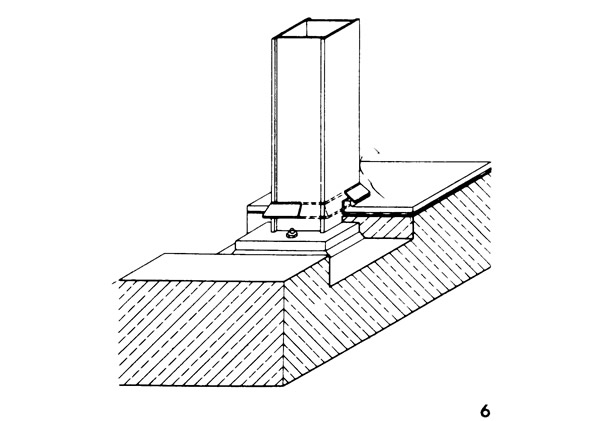

6. Особое внимание следует уделять колоннам, устанавливаемым снаружи здания и эксплуатируемым на открытом воздухе. Обетонировка колонны препятствует проникновению к стволу колонны стекающей воды; но тем не менее по опыту известно, что, несмотря на тщательно выполненное противокоррозионное покрытие, коррозия все же происходит. Устройство эффективной изоляции между колонной и поверхностью основания, например в виде долго нетвердеющей замазки, является необходимым. При этом рекомендуется сделать вокруг колонны стальной воротник, который приваривают плотным швом, а изоляцию вокруг колонны довести до воротника.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
