Пример расчета габаритов лестницы

Статья добавлена в Октябре 2014 года
            0

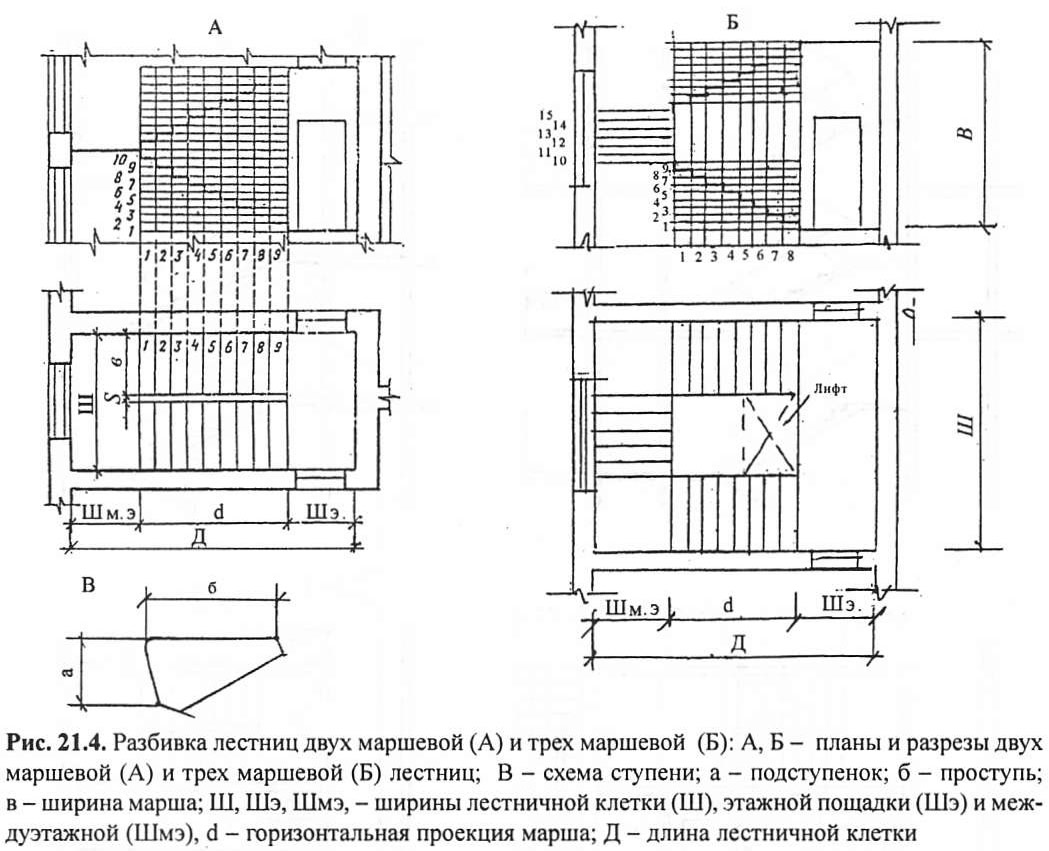

Рис. 21.4. Разбивка лестниц
Рис. 21.4. Разбивка лестниц >
Для определения геометрических размеров элементов лестницы и габаритов лестничной клетки необходимо знать высоту этажа, ширину и уклон лестничного марша (рис. 21.4).

Для того, чтобы удобно было ходить по лестнице - проступь (б) должна быть не уже ступни человека, то есть не менее 250 мм. Удвоенная высота подступенка (а) плюс ширина проступи (в) должна соответствовать нормальному шагу человека:

2а + б = 600 - 630 мм

Исходя из этого условия, высоту подступенка назначают в пределах 150-180 мм. Чаще всего ступени имеют размеры 150х300 мм, что соответствует уклону марша 1:2.

Пример №1


Определить габариты лестничной клетки при высоте этажа 3,0 м, ширине марша двух маршевой лестницы - 1,05 м и его уклоне 1:2 (рис. 21.4, А).

Высота одного марша составит - 3000 : 2 - 1500 мм.

Число подъемов в марше, при высоте подступенка в 150 мм, составит: n=1500:150=10 Количество проступей в марше на единицу меньше, чем подступенков, так как плоскости верхней проступи и лестничной площадки совпадают:

N = п - 1 = 10-1 = 9

Длина горизонтальной проекции марша составит:

d = 300 х 9 = 2700 мм

Прибавив значение ширины промежуточной и этажной площадок, получим длину лестничной клетки:

Д = d + Шмэ + Шэ = 2700 + 2 х 1200 = 5100 мм

Ширина лестничной клетки в чистоте диктуется шириной двух маршей и величиной зазора между ними для пропуска пожарного рукава, равного S=100 мм.

Ш = 2b + S = 2 x 1050 + 100 = 2200 мм

Графически разбивка лестницы осуществляется следующим образом: - в продольном разрезе по лестничной клетке высоту этажа делят по числу подступенков тонкими горизонтальными линиями, а в плане - по числу проступей и сносят их на разрез.


В образовавшейся сетке вычерчивают профиль лестницы. При этом исходят из правила: - проступи маршей, сходящихся у лестничной площадки, размещают на одной вертикали.

Пример №2


Определить размеры лестничной клетки для трехмаршевой лестницы при высоте этажа 3,6 м и ширине марша 1,45 м, с условием установки лифта шириной 1,6 м между маршами (рис. 21.4, Б).

Ширина лестничной клетки:

Ш = 1600 + 2 х 1450 = 4500 мм

Количество ступеней в среднем марше должно быть таким, чтобы его проекция была близка к ширине лифта. Для этого делим ширину лифта на ширину проступи:

n1 = 1600 : 300 = 5,3

Принимаем 5 штук проступей. Тогда подступенков должно быть на единицу больше:

N= 5 + 1 = 6

Высота среднего марша составит: 6 х 150 = 900 мм, а его заложение: 5 х 300 = 1500 мм.

Всего в этаже должно быть: 3600 : 150 = 24 подступенка.

Тогда в верхнем и нижнем марше будет по 9 подступенков (24 - 6 = 18 : 2 = 9) и длина их горизонтальной проекции составит: d =8 х 300 = 2400 мм.

Полная длина лестничной клетки будет равна:

Д = 2400 + 1450 + 1600 = 5450 мм

Ширина лестничной площадки в виду выхода на нее из кабины лифта назначена в 1,6 м.
Источник: «Архитектура: Учебник», Т. Г. Маклакова, С. М. Нанасова, В. Г. Шарапенко, А. Е. Балакина. 2004
