Детали каменных стен из мелкоразмерных элементов

Статья добавлена в Октябре 2014 года
            0



Основными элементами кирпичных стен являются проемы, перемычки и простенки. Конструкция, перекрывающая проем сверху называется перемычкой. Различают несущие и ненесущие перемычки. Ненесущая перемычка воспринимает собственный вес и вес кладки, расположенной над ней. Несущая перемычка, кроме перечисленных нагрузок, несет нагрузку от перекрытия, опирающегося на нее.

Рис. 17.24. Конструкции перемычек
Рис. 17.24. Конструкции перемычек >
Перемычки могут выполняться из кирпича (рис. 17.24), тогда они носят название рядовые или арочные.

Рядовые перемычки устраивают над проемами шириной не более 2,0 м по временным деревянным настилам. В нижний ряд по слою цементного раствора укладывается стальная арматура, заанкерная в кладку, по которой выводят стену, высотой не менее четырех рядов, иногда армированную.

Арочные перемычки хорошо воспринимают нагрузку, но трудоемки в изготовлении. Они выполняют определенную архитектурную функцию и могут иметь различное очертание — плоские, лучковые, циркульные, клинчатые и др.

Кладку кирпичей в арочных перемычках ведут на ребро, наклонными рядами, с устройством клинообразных швов.

Наиболее распространенная конструкция перемычек в массовом строительстве — это сборные брусковые и балочные железобетонные перемычки (рис. 17.24 г). Перемычки над проемами собирают из стандартных железобетонных брусков. Тип брусков подбирается в соответствии их роли в конструкции - несущие или ненесущие. Они имеют маркировку - Б - бруски, БУ — бруски усиленные. Длина перемычек лимитируется шириной проема и длиной заделки концов перемычки в стене.

Для ненесущих перемычек заделка должна быть не менее - 125 мм, а для несущих - 250 мм.


Для образования в проеме "четверти", требуемой условием защиты оконного блока от внешних воздействий, крайний наружный брусок опускают на один ряд кладки ниже остальных.

Рис. 17.25. Конструктивные варианты цоколей
Рис. 17.25. Конструктивные варианты цоколей >

Цоколь


Цоколь - нижняя часть наружной стены (рис. 17.25), подвергающаяся неблагоприятным атмосферным и механическим воздействиям, выполняется из хорошо обожженного керамического кирпича, с последующим оштукатуриванием или облицовкой лицевым кирпичом или каменными плитами.

Карнизы

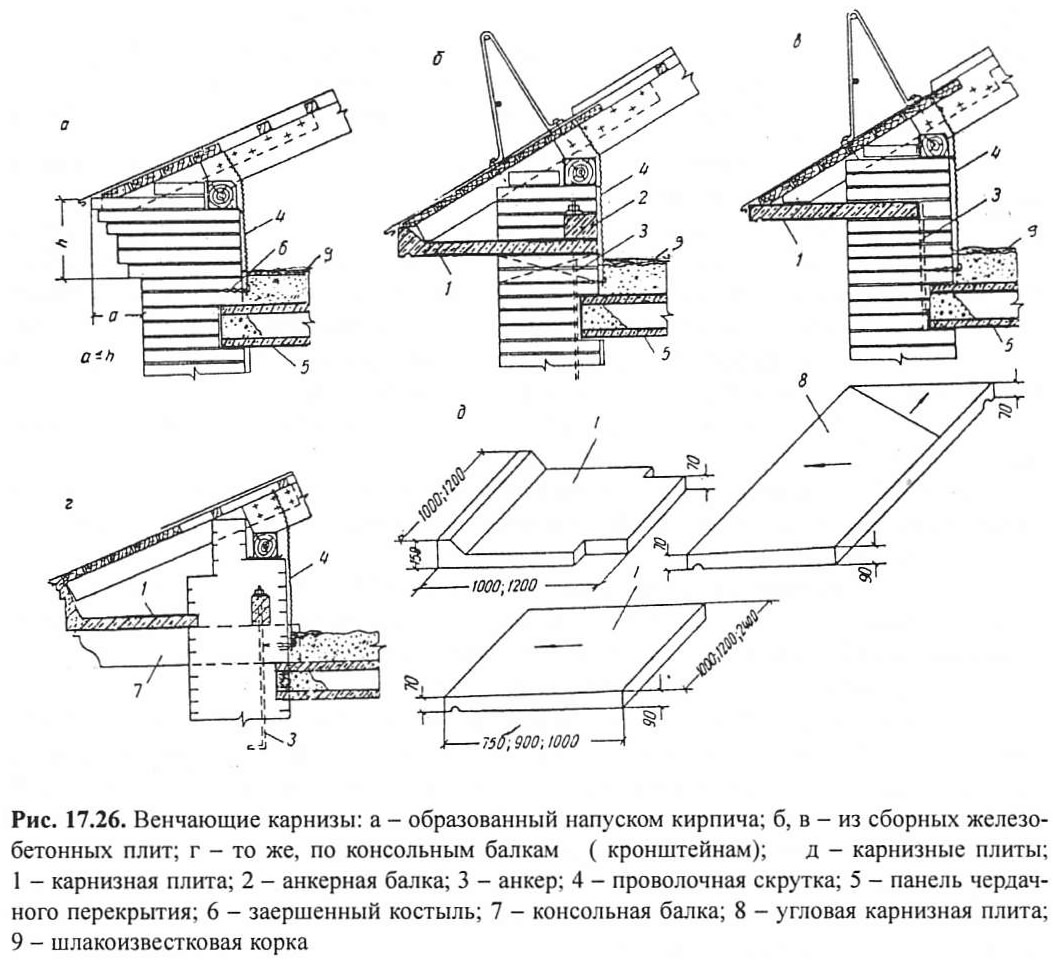

Рис. 17.26. Венчающие карнизы
Рис. 17.26. Венчающие карнизы >
Карнизы (рис. 17.26) - горизонтальные выступы от плоскости стены. Их роль заключается в отводе воды от наружной поверхности стены. По высоте стены может быть несколько небольших карнизов в виде поясков. Самый верхний карниз называют - венчающим. Он может устраиваться напуском рядов кладки из полнотелого кирпича на четверть его длины по отношению к предыдущему ряду. Вынос всего кирпичного карниза (для обеспечения устойчивости его кладки) не должен превышать 300 мм, или выполняться из сборных железобетонных элементов. Величина выноса железобетонного карниза практически не ограничена.
Источник: «Архитектура: Учебник», Т. Г. Маклакова, С. М. Нанасова, В. Г. Шарапенко, А. Е. Балакина. 2004
