Теоретические расчеты тепловых потерь в малых домах

Статья добавлена в Июле 2018 года
            0



Теоретические значения всеобщего коэффициента теплопроводности К0

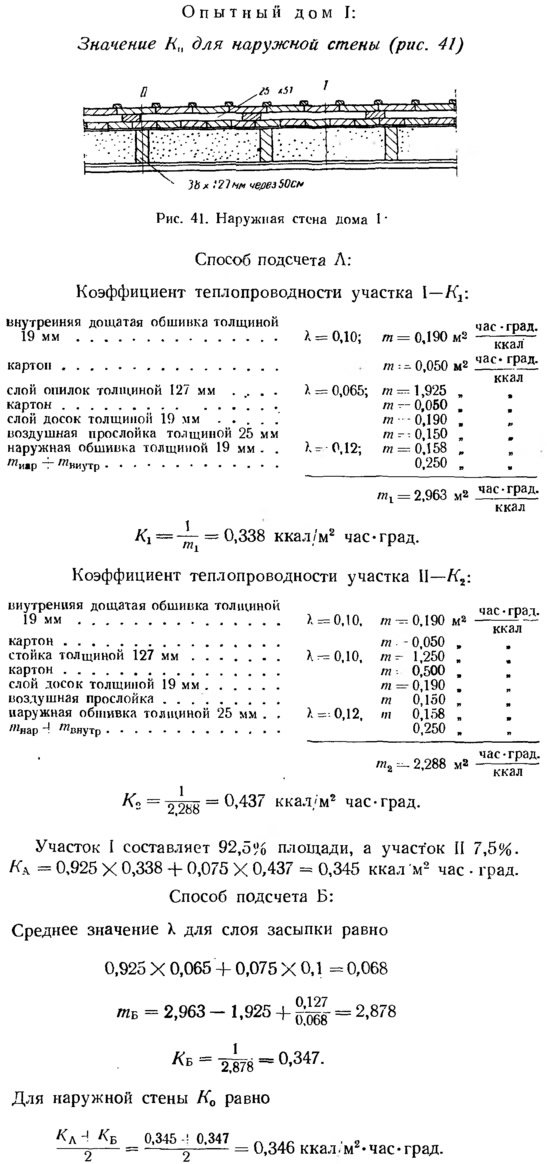

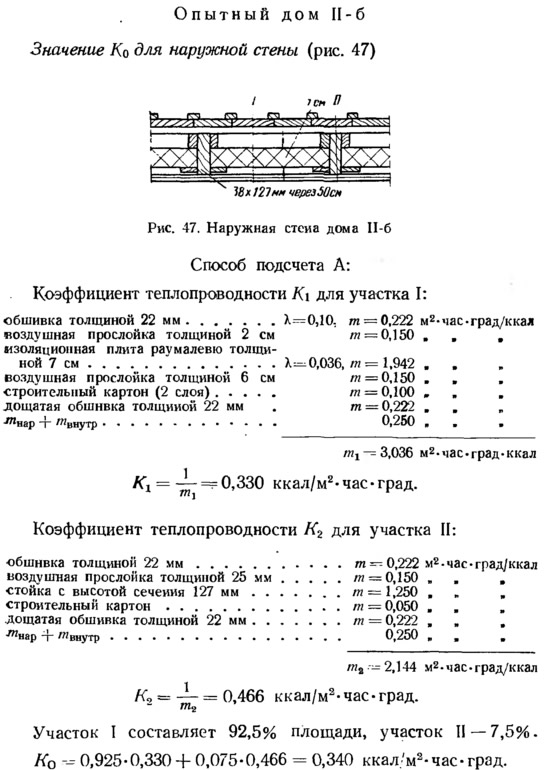

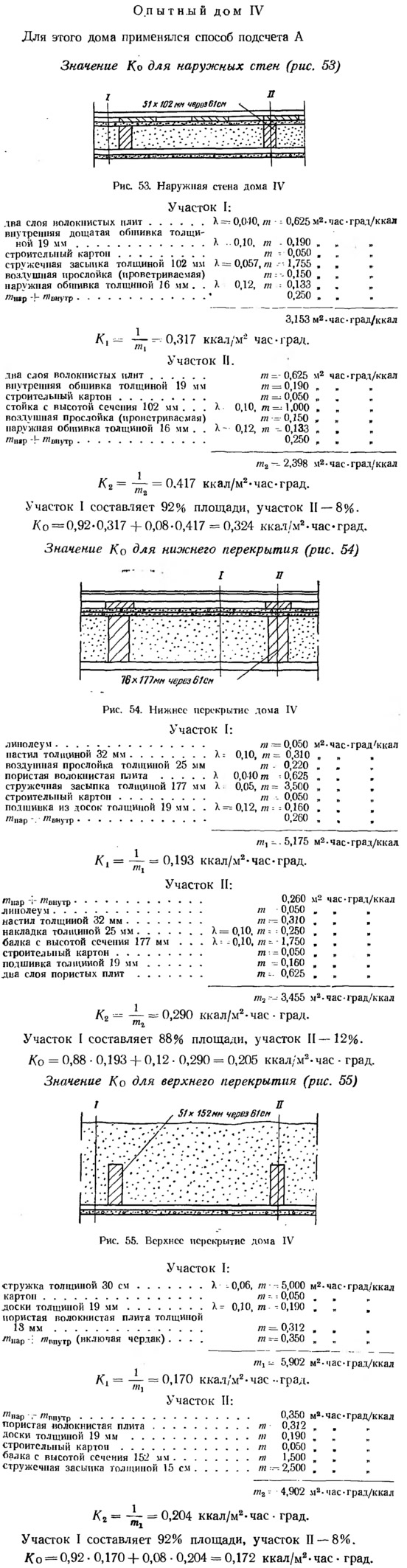

На основе значений λ, для различных материалов были определены средние значения Ко для различных типов стен. При этом исходили в основном из принципов, изложенных в «Бюллетене Государственного технического научно-исследовательского института» № 68.









Способ подсчета Б в данном случае трудно применить, так как неизвестно влияние прикрепляющих реек. При способе подсчета А они не учитываются.

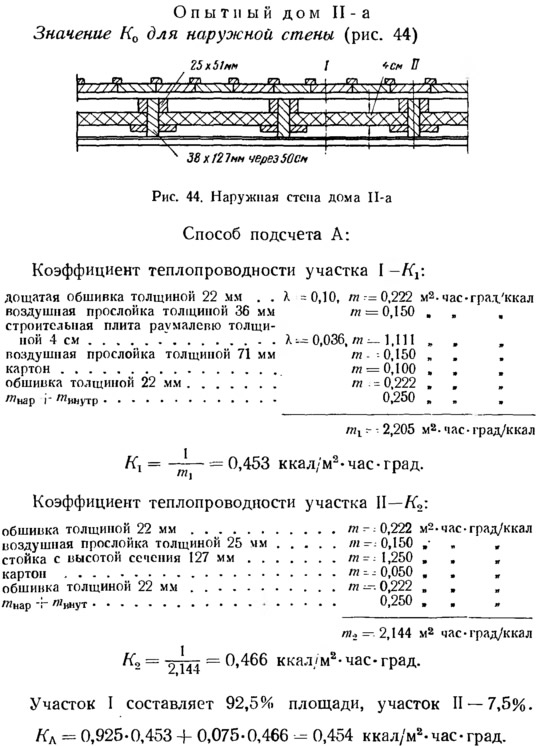

Для стены K0=0,454 ккал/м2·час·град.

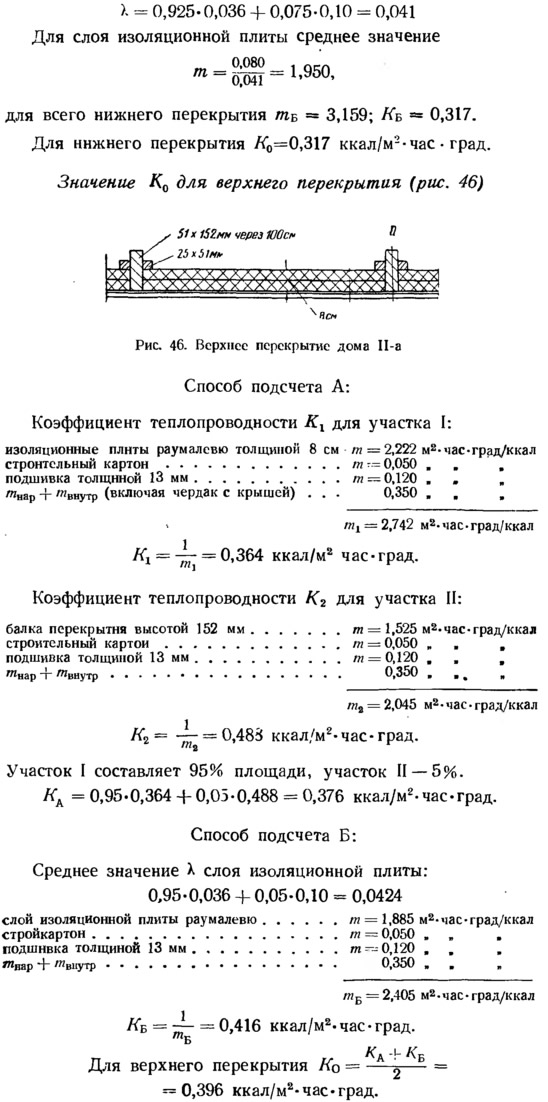

Способ А трудно применить в данном случае. Способом Б пересчитывается среднее значение λ слоя изоляционной плиты и балки, чем исправляется предыдущее значение.

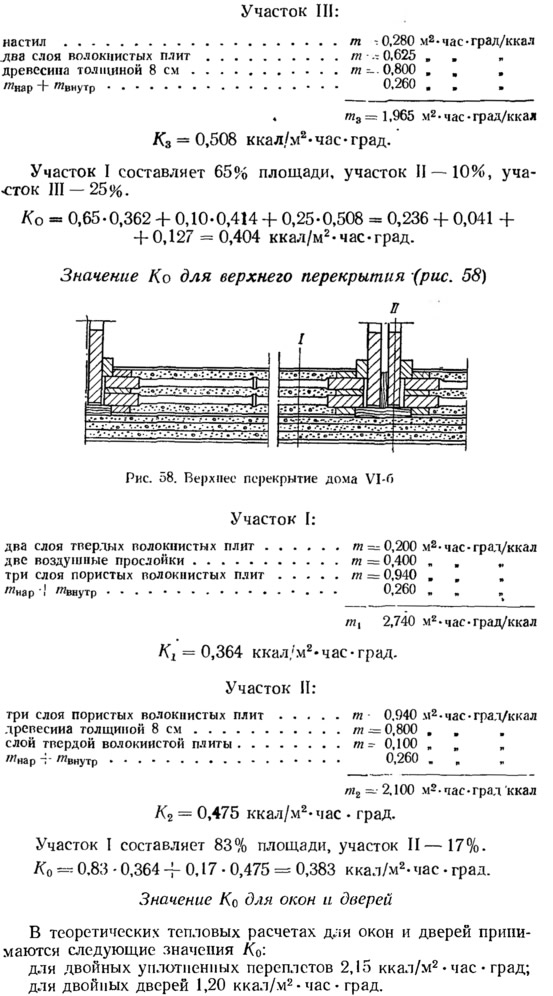

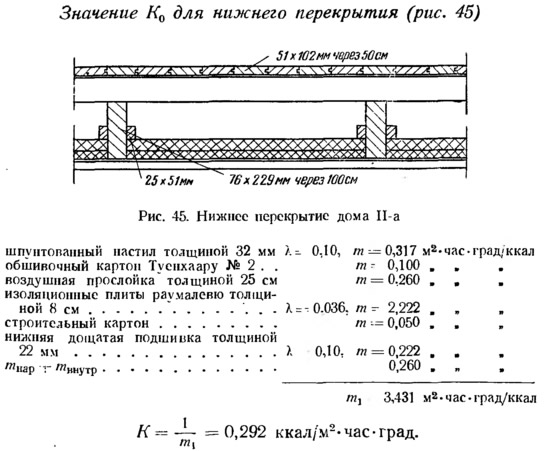

Так как в верхнем и нижнем перекрытиях не было произведено каких-либо изменений, то значения К0 Для верхнего перекрытия — 0,376 ккал/м2·час·град, для нижнего — 0,317 ккал/м2·час·град.



Участок I составляет около 88% площади, участок II — около 12%.

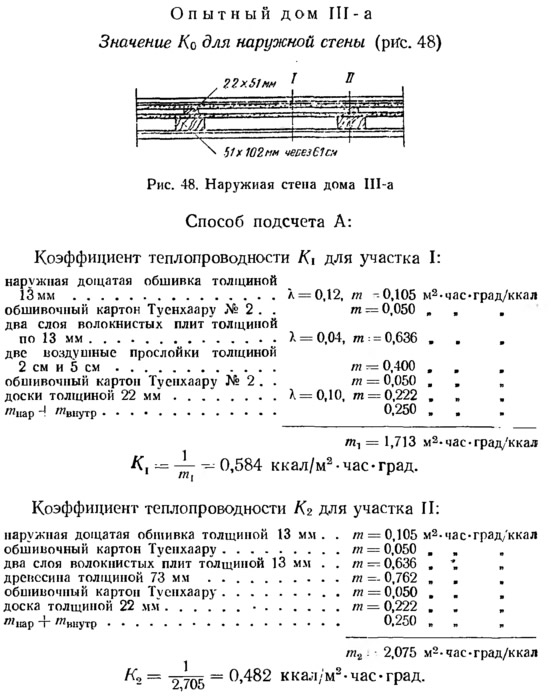

В связи с наличием воздушных прослоек трудно применить способ подсчета Б, так как у них нет никакого действительного значения λ. Его можно лишь принять условно, исходя из значения m. Для наружной стены К0=0,572 ккал/м2·час·град.

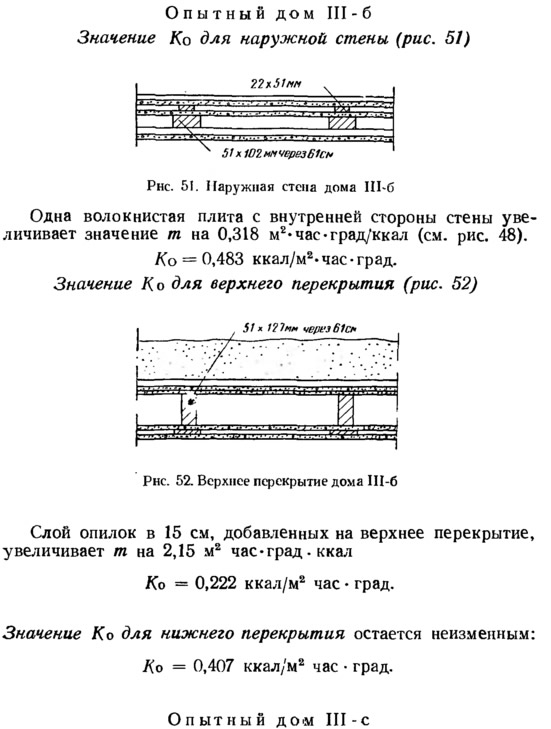

Когда слои обшивочного картона были удалены, значения m уменьшились до 0,050 м2·час·град/ккал на каждый слой картона. В связи с этим значения К0 для конструкции III-с оказались следующими:

для стен 0,507 ккал/м2·час·град, для верхнего перекрытия — 0,226 ккал/м2·час·град, для нижнего перекрытия — 0,407 ккал/м2·час·град.







Влияние влажности на значения К


Для установления влияния влажности деталей конструкций опытных домов в начале и в конце периода опытов 1950—1951 гг. был изучен ряд образцов материалов. Влажность их колебалась в ту и другую сторону на 15% от той, при которой были взяты теоретические значения λ в приведенных расчетах. Эти колебания влажности не оказывают значительного влияния на принятые значения К. Поскольку опыты были проведены главным образом в зимнее время, то стены не могли временно увлажняться от проливных дождей.


Определение площадей в зданиях


Когда значения К для разных деталей конструкций были определены, следующей задачей стало выяснение соответствующих площадей в каждом опытном доме. В определении этих площадей имеются разногласия между теплотехниками. В настоящем исследовании были приняты следующие принципы:
  • а) за длину отдельной стены взято расстояние между «центрами тяжести» теплоизоляционных слоев степ, находящихся по концам измеряемой стены;
  • б) высота стены равна расстоянию между «центрами тяжести» теплоизоляционных слоев верхнего и нижнего перекрытий, кроме «опилочного» дома, где за высоту стены была взята свободная высота комнаты плюс 30 см.
  • в) размеры верхнего и нижнего перекрытий определялись так же. как размеры стен;
  • г) размеры проемов окон и дверей приняты по наружным размерам коробок.

Теоретические тепловые потери опытных зданий

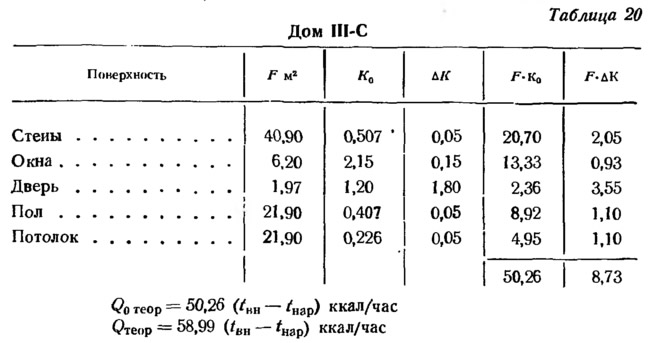

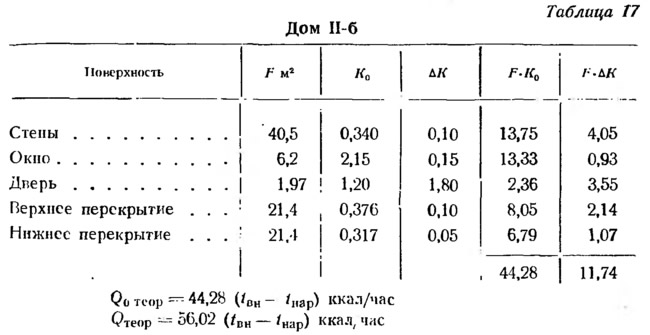

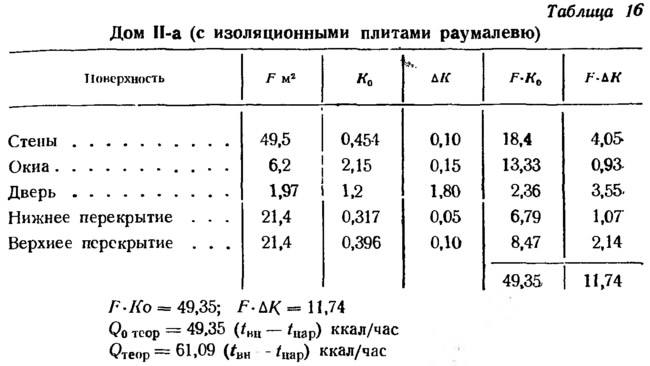

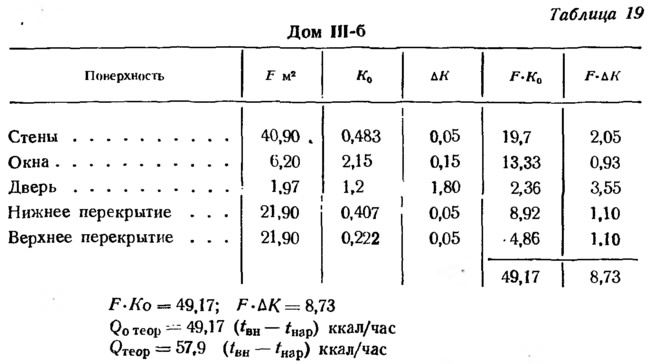

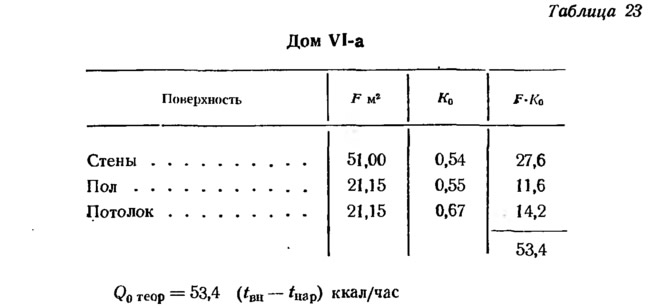

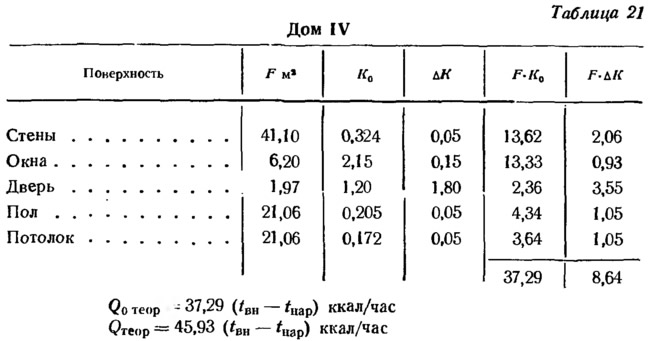

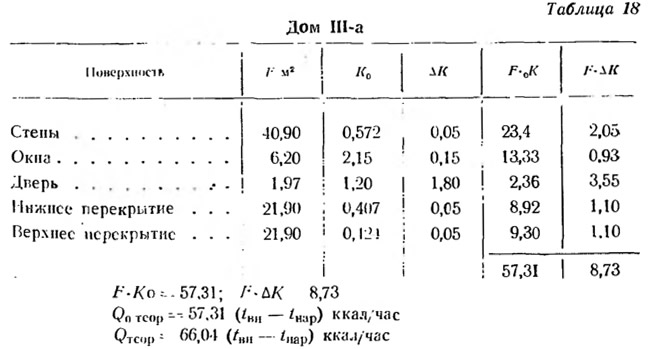

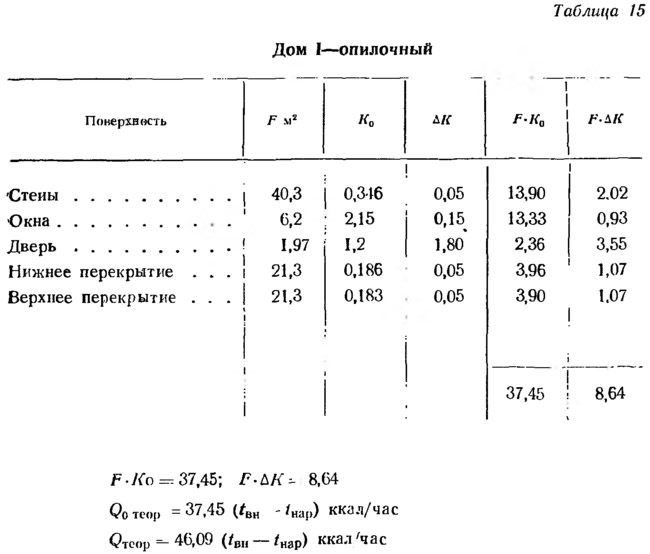

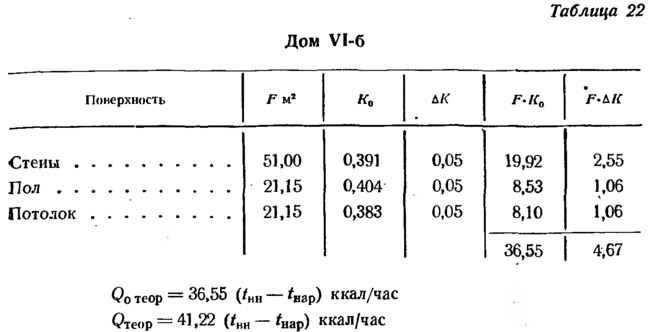

С учетом значений К и площадей получены приведенные в следующих таблицах величины расхода тепла, определенные отдельно для К0 и для К0+ΔК (ΔК — теплопотери, обусловленные воздухопроницаемостью). Эти данные представлены графически для разных значений Δt, и они, конечно представляют собой прямые линии (рис. 59—63). Таким образом были получены результаты теоретических тепловых расчетов, с которыми необходимо сравнить действительные расходы тепла, указанные в табл. 15—23.

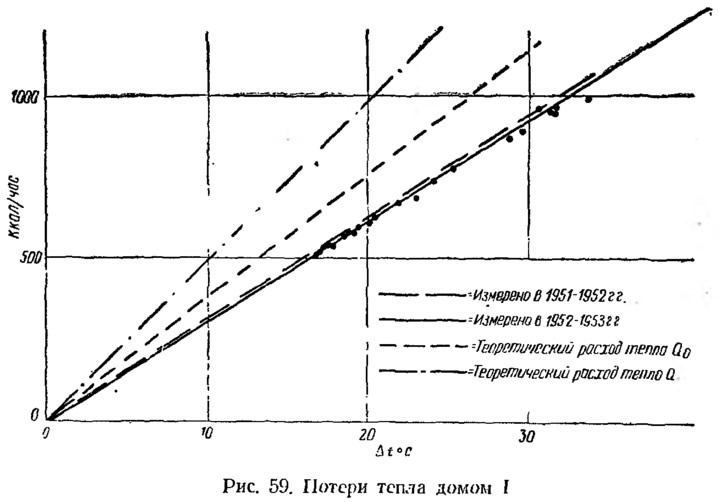

Рис. 59. Потери тепла домом I
Рис. 59. Потери тепла домом I >

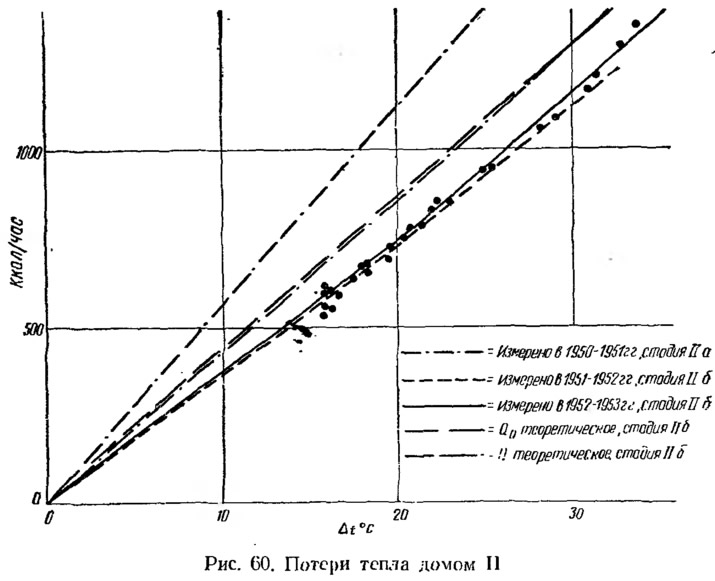

Рис. 60. Потери тепла домом II
Рис. 60. Потери тепла домом II >

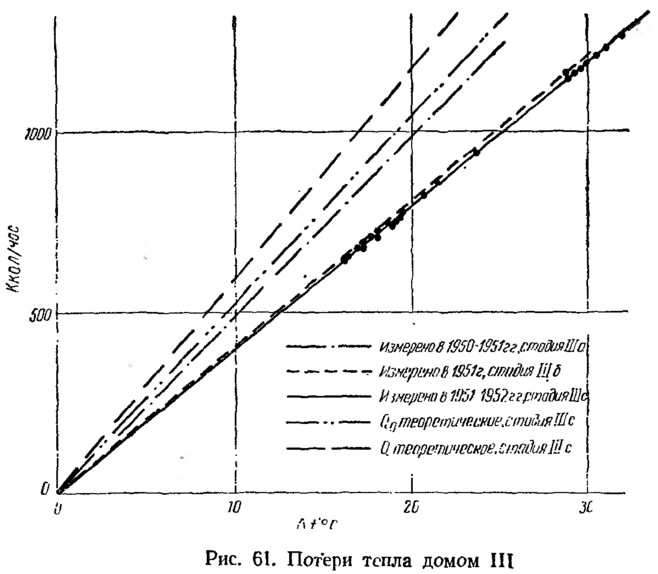

Рис. 61. Потери тепла домом III
Рис. 61. Потери тепла домом III >

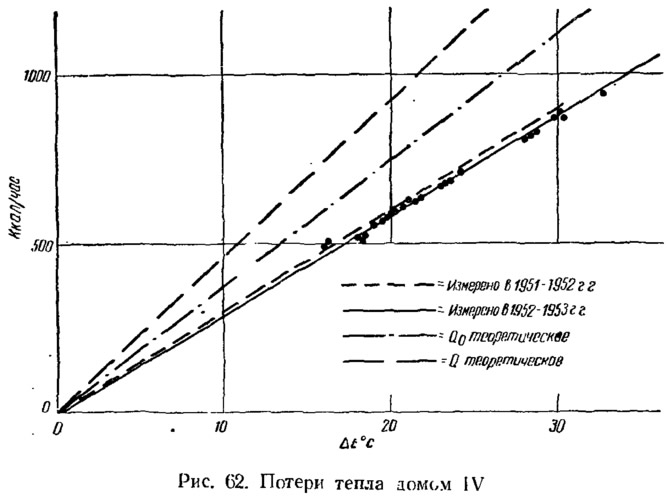

Рис. 62. Потери тепла домом IV
Рис. 62. Потери тепла домом IV >

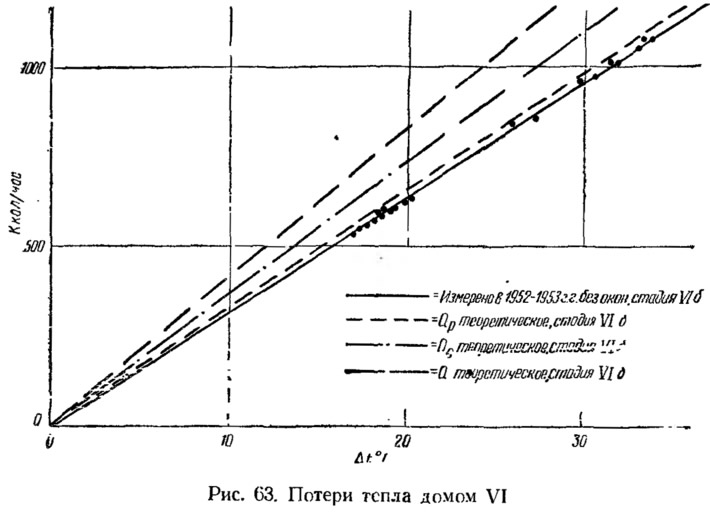

Рис. 63. Потери тепла домом VI
Рис. 63. Потери тепла домом VI >



















Источник: «Сравнительное исследование малых зданий», Гослесбумиздат, 1960
