Факультетские здания университета в Париже

Статья добавлена в Ноябре 2015 года
            0

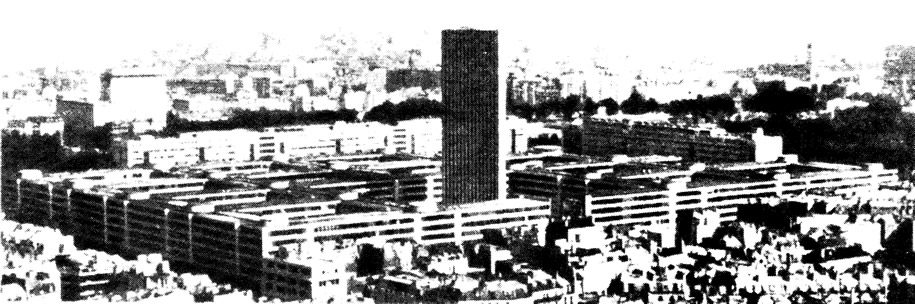

Панорама на университет в Париже
Панорама на университет в Париже >
Архитекторы: Р. Сиссэл, У. Кассам, Р. Кулон, Е. Альбер, К. де Корчакоф (Париж). Расчет выполнен фирмой, возводящей стальные конструкции. Время строительства 1958—1973 гг.

Комплекс здании полезной площадью 400 000 м2 для факультета естествознания Парижского университета. Площадь застройки размерами 333X275 м разделена в каждом направлении на пять прямоугольных ячеек. В углах ячеек расположены цилиндрические железобетонные стволы для междуэтажного сообщения, которые соединены между собой пятиэтажными, приподнятыми над уровнем земли зданиями. Благодаря этому сформировался комплекс зданий с 22 внутренними дворами, причем внутренний двор главного входа с диагонально поставленным административным высотным зданием занимает четыре ячейки.

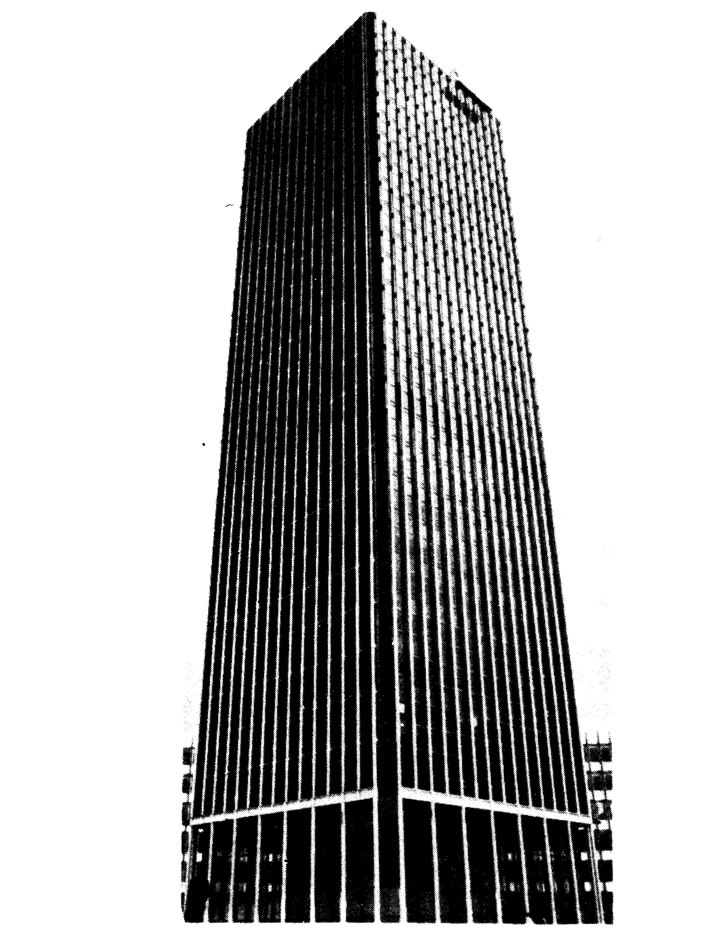

Административное высотное здание
Административное высотное здание >
Под несколькими дворами расположены подземные помещения для вычислительного центра, ускорителя заряженных частиц и подземного гаража. В первом этаже здании открытые площади и лекционные залы, заглубленные частично в подвальный этаж; в пяти верхних этажах коротких здании учебные помещения; относящиеся к этому факультету институты и лаборатории размещены в пяти этажах соседних более длинных зданий. В двух подвальных этажах техническое оборудование, склады и архив. В каждом из 33 стволов для междуэтажных сообщений размещены две винтовые лестницы, один пассажирский и один грузовой лифт, а также шахта для санитарно-технического оборудования. Станция метро — около главного входа.

Размеры в плане длинных зданий 53,6X18 м, коротких зданий 41,6X18 м; высота над уровнем земли 22,5 м. Высота первого этажа 5,5 м, высота помещений 3,5 м; высота верхних этажей 3,4 м, высота помещений 2,94 м. Диаметр стволов 9,5 м.


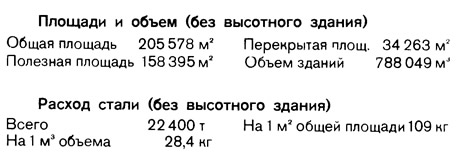

Конструкция


Монтаж несущих стальных конструкций между двух стволов
Монтаж несущих стальных конструкций между двух стволов >
На железобетонные конструкции подвальных этажей опираются заключенные между двумя бетонными стволами стальные несущие конструкции зданий, состоящие из трубчатых колонн перед обоими продольными наружными стенами и поперечных балок перекрытий. Во всех верхних этажах по продольной оси размещены центральные прогоны над шарнирно-опертыми стойками, которые в уровне перекрытия первого этажа опираются на поперечные балки с верхним прямолинейным и нижним выгнутым вниз поясом. Рандбалки перекрытий первого этажа опираются на каждую вторую наружную колонну. Шаг трубчатых колонн в верхних этажах 3 м, шаг балок перекрытий 1,5 м.

Балка с выгнутым вниз нижним поясом над первым этажом
Балка с выгнутым вниз нижним поясом над первым этажом >
Ветровые нагрузки передаются через диски перекрытий на бетонные стволы благодаря непосредственному опиранию балок перекрытий на стены стволов. Упругие прокладки между концами балок и обетонированными анкерными плитами упруго воспринимают ветровые порывы и допускают изменение длины здания до 8 мм вследствие колебаний температуры.

Наружные колонны трубчатого профиля: в первом этаже диаметром 219 мм, толщина стенок 25 мм, шаг 3 м; в верхних этажах — диаметром 168 мм, толщина стенок 6,3 и 4,5 мм, шаг 1,5 м. Полости трубчатых колонн были заполнены цементным раствором на мелкозернистом песке с целью противопожарной защиты и поглощения шума при монтаже. Рандбалки над первым этажом из НЕ 600 А. Балка с верхним прямолинейным и нижним выгнутым вниз поясом имеет сварное коробчатое сечение; высота ее в середине пролета 1760 мм, ширина 700 мм; высота у опор 500 мм, ширина 250 мм. Поперечные балки из НЕ 300 А, центральный прогон из двух швеллеров высотой 260 мм, средние стойки из двутаврового профиля, который уменьшается в размерах от нижних этажей к верхним.

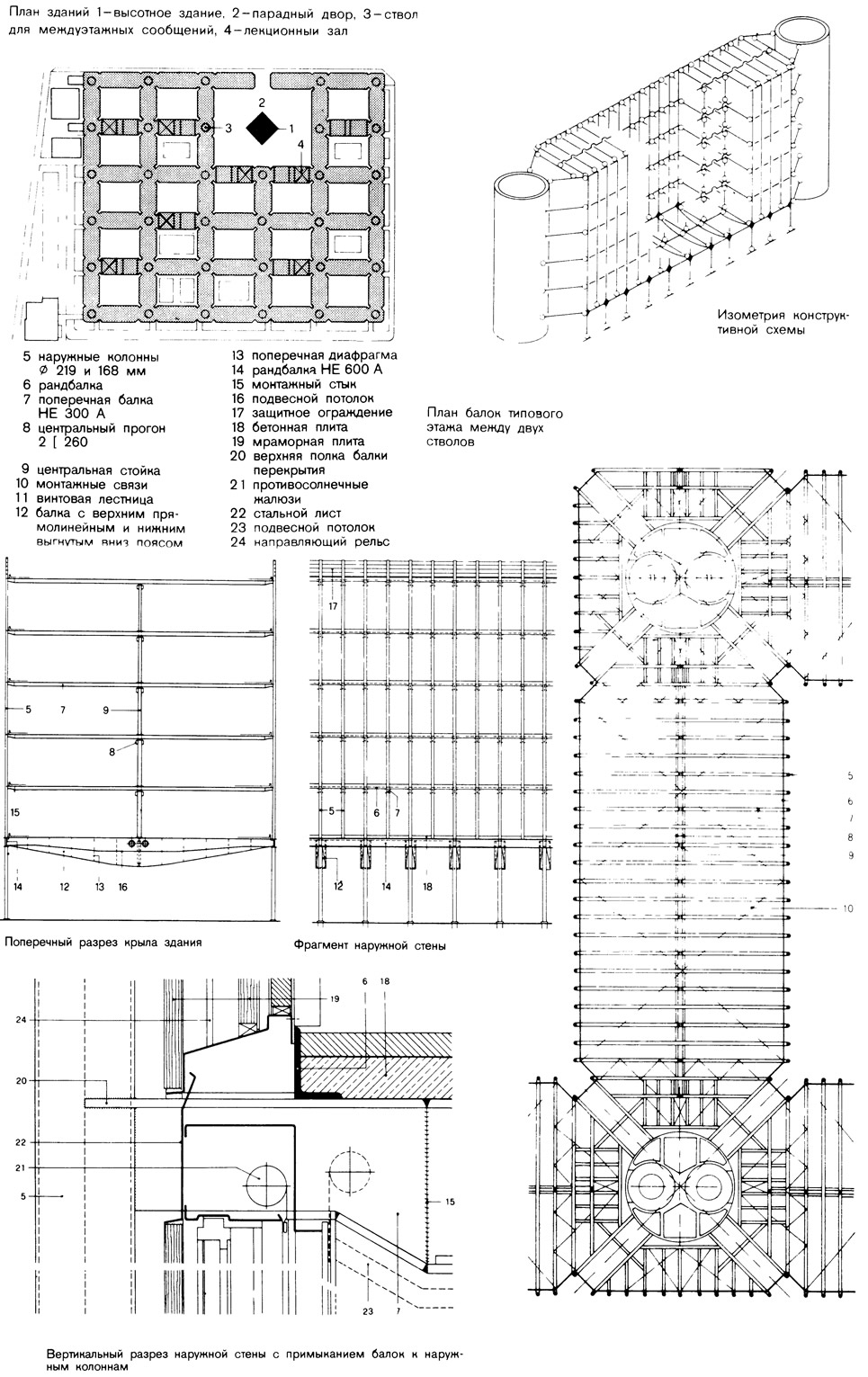

Чертежи элементов зданий
Чертежи элементов зданий >
Перекрытия: по поперечным балкам уложены монолитные бетонные плиты толщиной 7 см; временная нагрузка на перекрытия 500 кгс/м2. Ветровые нагрузки передаются через болтовые шпонки на балки, которые присоединяются к бетонному стволу. Подвесной потолок с лучистым отоплением.

Наружные стены: рамные элементы высотой в один этаж, шириной 1,5 м крепятся к поперечным балкам перекрытий. Подоконные панели с теплоизоляционным слоем облицованы мраморными плитами толщиной 3 см с воздушной прослойкой за ними.

Раздвижное окно с вертикальными направляющими рельсами на оконных стойках. При открывании оно опускается снаружи перед подоконной панелью. Стыки между стеновыми элементами закрыты по горизонтали стальными листами, а по вертикали мраморными плитами шириной 30 см.

Основание: верхний слой грунта основания из песка, гальки и мергеля с низкой несущей способностью. Сваи длиной 36 м оперты на известняковый грунт. Под каждым стволом 12 железобетонных буровых свай диаметром 42 см.


Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
