Телевизионный центр в Западном Берлине (район Шарлоттенбург)

Статья добавлена в Ноябре 2015 года
            0

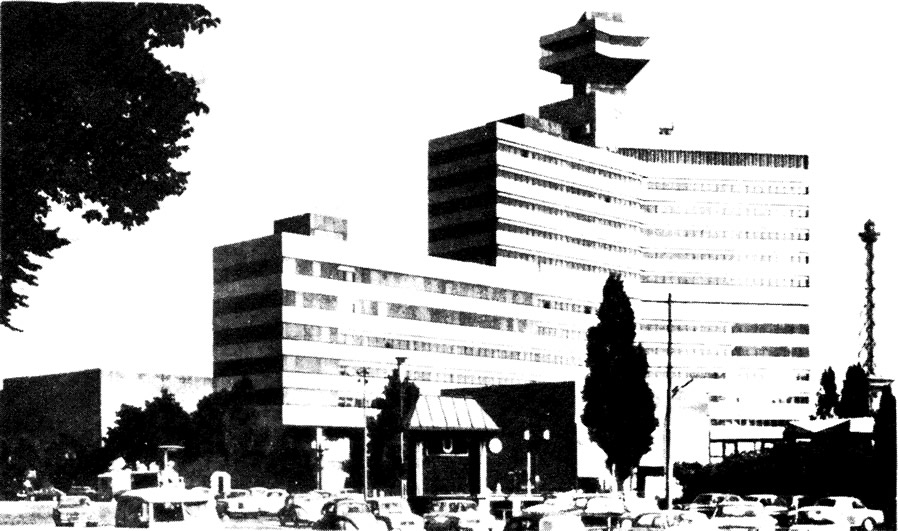

Высотное здание с прилегающим слева семиэтажным корпусом
Высотное здание с прилегающим слева семиэтажным корпусом >
Архитектор Р. Тепец (Западный Берлин). Инженер Г. Трептов (Западный Берлин). Время строительства 1966—1971 гг.

Внутри комплекса зданий телевизионного центра с несколькими невысокими строениями для съемочных студий, цехов, хранилищ и технического оборудования поднимается высотное здание с одним 13-этажным и одним 14-этажным прямоугольными крыльями. В связи со строго определенной привязкой их положения на площади, оба крыла расположены под углом друг к другу и соединены торцовыми сторонами в одном ядре жесткости, которое 20-этажной башней возвышается над крыльями здания.

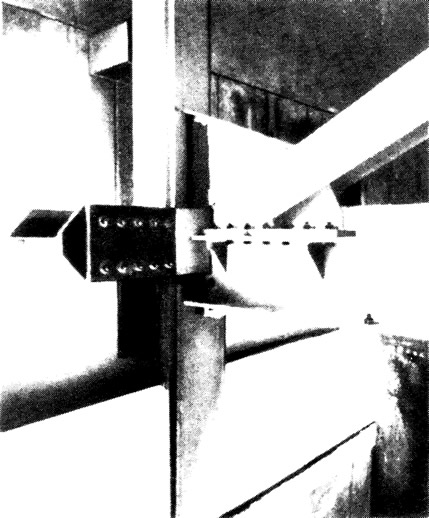

Примыкание балок перекрытия и ветровых связей к наружным колоннам
Примыкание балок перекрытия и ветровых связей к наружным колоннам >

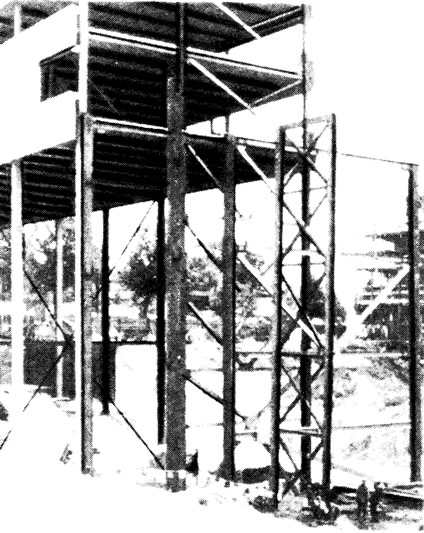

Монтаж конструкций южного крыла
Монтаж конструкций южного крыла >
В крыльях находятся административные помещения на 320 рабочих мест для дирекции, редакции, администрации и обслуживающего персонала. На 7-м и 8-м этажах архив, на 9-м этаже установка для кондиционирования воздуха. На 15-м этаже помещение для конференций с выходом к террасе на покрытии 13-этажного крыла.

В ядре жесткости три лифта, лестничная клетка и шахта с инженерными коммуникациями; с 16-го по 21-й этаж — технические помещения и площадки для параболических антенн и оборудования радиорелейной связи. К 13-этажному северному крылу примыкает на половине ширины здания семиэтажный корпус с помещениями для вычислительной техники, монтажа, студии звукозаписи, а также режиссерскими и техническими помещениями. Два ядра жесткости с лестничными клетками и лифтами расположены вблизи от свободной торцовой стороны и в зоне примыкания к 13-этажному крылу.

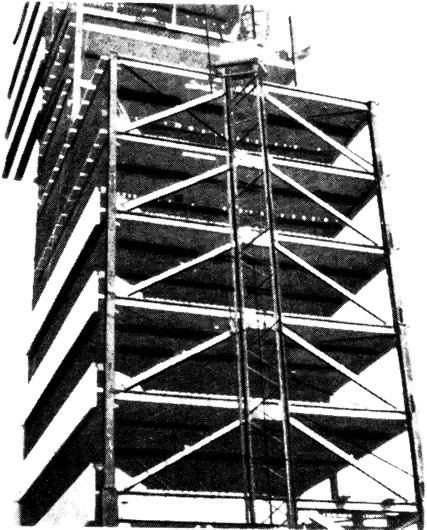

Монтаж конструкций северного крыла с ветровыми связями в зоне примыкания к южному крылу
Монтаж конструкций северного крыла с ветровыми связями в зоне примыкания к южному крылу >
Длина 14-этажного крыла 28,3 м, длина 13-этажного крыла 33,3 м, длина 7-этажного корпуса 58,7 м. Ширина одинаковая: 14,18 м. Высота над уровнем земли 56,3, 50,5 и 29,8 м. Высота ядра жесткости 78,2 м, Высота этажей 3,65 м, высота помещений 3 м. Конструктивная сетка 1,25X1,25 м.

Конструкция


Комплексная планировка технических помещений в сочетании с требованиями гибкости, учитывающими возможные изменения назначения, потребовали помещений, свободных от внутренних колонн. Выбранные незначительные глубины помещений и применение комплексных конструкций дали возможность свободно перекрыть общую ширину здания, равную 12,5 м, при временной нагрузке на перекрытие 500 кгс·м2.

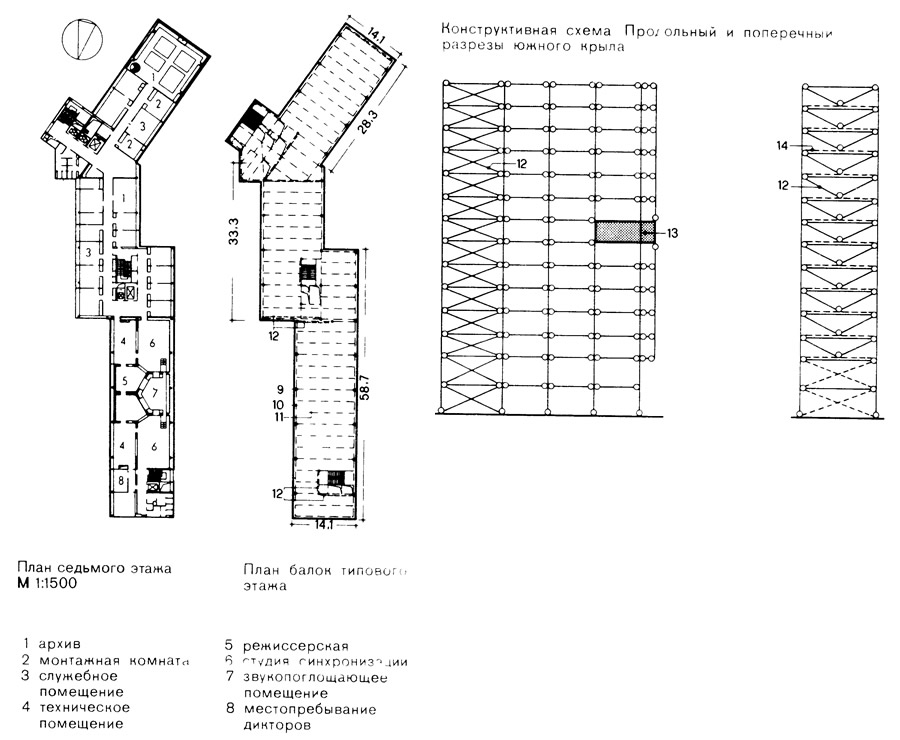

План этажей и конструктивная схема
План этажей и конструктивная схема >
Колонны на продольных сторонах, размещенные с шагом 7,5 м, коробчатого сечения из профилей НЕ-М с приваренными металлическими полосами. Колонны шарнирно соединены с помощью рандбалок IРЕ 600 или IРЕ 750. В поперечном направлении с шагом 2,5 м уложены балки перекрытий высотой 375 мм из сварных несимметричных двутавровых профилей, работающих совместно с железобетонными плитами заводского изготовления толщиной 12 см. Совместность работы обеспечивается благодаря наваренным на стальные балки болтовым шпонкам, которые входят в соответствующие пазы железобетонных плит и охватываются арматурными петлями, выпущенными из плит. Перед замоноличиванием стыков со шпоночными соединениями производилось вывешивание балок перекрытий в третях длины с монтажным закреплением распорками, что позволяло использовать совместность работы при нагрузке от собственного веса. Сопротивляемость шарнирной стержневой системы воздействию ветровых нагрузок обеспечивается вертикальными решетчатыми связями в плоскостях торцовых стен и, кроме того, стенами трех ядер жесткости.

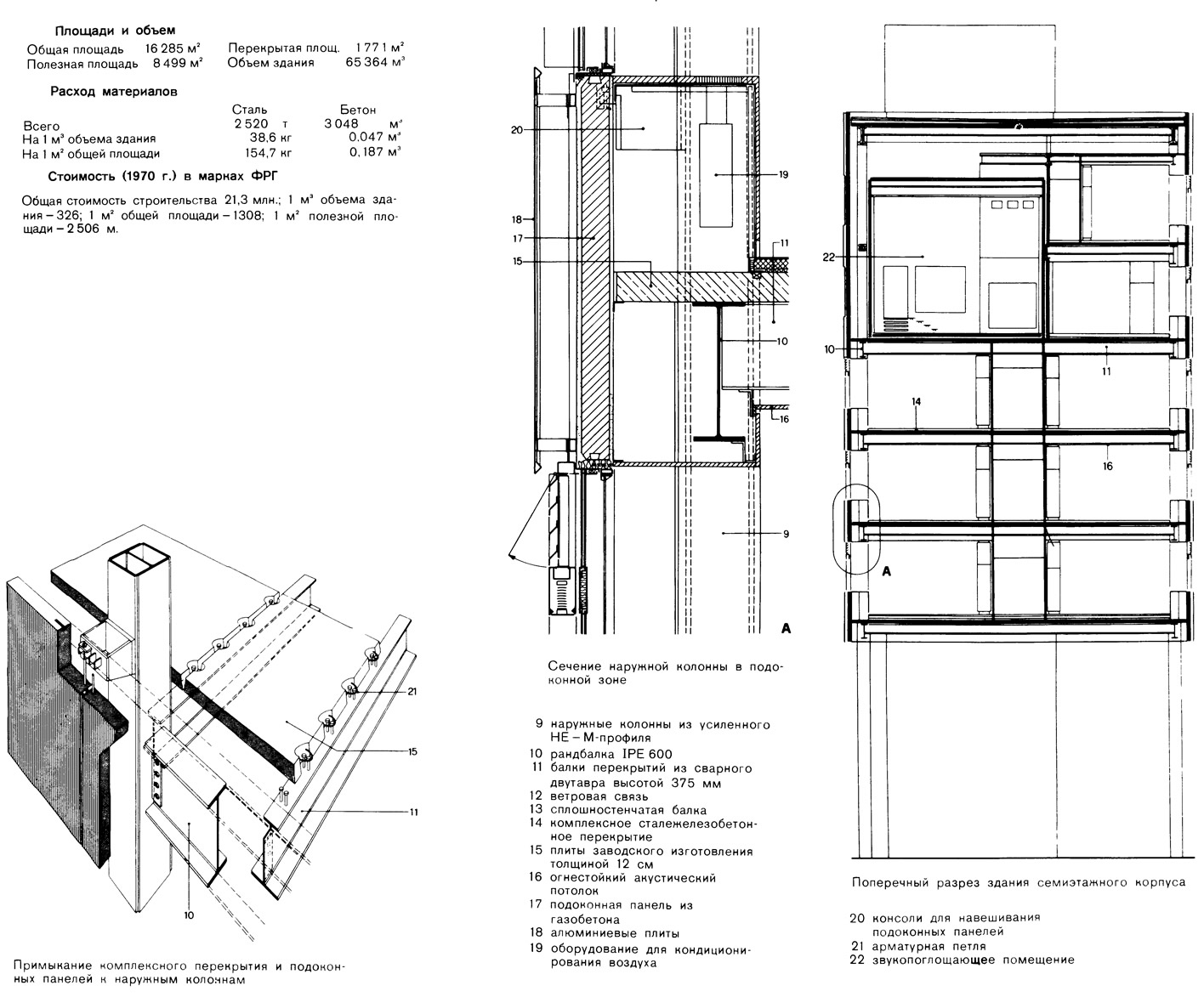

Чертежи элементов телевизионного центра
Чертежи элементов телевизионного центра >
Наружные стены: к консолям колонн подвешены подоконные многослойные панели толщиной 16 см из бетона и смешанной с цементом древесной стружки; высота панелей 1,65 см; перед ними алюминиевые плиты со звукоизоляционным слоем и с воздушной прослойкой. Прочное изолирующее остекление с двумя и частично тремя стеклами различной толщины, с уплотнителями для дополнительной звукоизоляции специальных помещений. Защита от солнца — постоянными жалюзи в верхней зоне окон, в нижней зоне — открывающимися жалюзи с центральным управлением.

Огнезащита: напыление слоя асбестоцемента на колонны и балки перекрытий в зонах вестибюля (коридоров); в остальных зонах перекрытий класс огнестойкости F90 (1,5 ч) достигается благодаря огнестойким звукопоглощающим потолкам. Облицовка ветровых связей гипсовыми плитами толщиной 6 см.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
