Торговый центр в Западном Берлине (район Штеглиц)

Статья добавлена в Ноябре 2015 года
            0




Архитекторы: Г. Хайнрихе, С. Гайгер, Ф. Бартеле, Ц. Шмитт-Отт (Западный Берлин). Расчет выполнен фирмой, возводящей стальные конструкции, и С. Полони (Западный Берлин). Время строительства 1968—1970 гг.

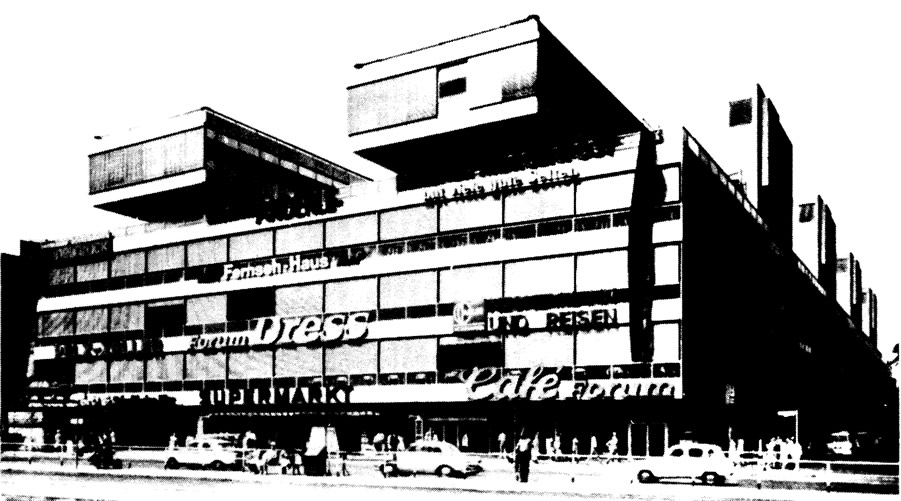

Торцовая сторона здания с главным входом
Торцовая сторона здания с главным входом >
Торговый центр на 200 продавцов, рестораны, предприятия бытового обслуживания, помещения для развлечений; главный вход с оживленной площади. К шестиэтажному зданию торгового центра примыкает с тыльной стороны крытый гараж на 400 автомобилей, который при одинаковой высоте зданий имеет восемь этажей вследствие уменьшенной высоты этажа. В первом подвальном этаже комплекс магазинов, молодежное кафе и суперрынок с торговой площадью 1600 м2, а также технические и складские помещения. Во втором подвальном этаже склад и гараж для автомобилей арендаторов.

С первого этажа по четвертый вокруг двух крытых световых дворов с окружающими их галереями группируются магазины общей полезной площадью 13 000 м2; галереи сообщаются благодаря эскалаторам, размещенным между световыми дворами. В первом этаже размещается также недельная ярмарка, которая раньше располагалась на этом месте под открытым небом. Открытый пятый этаж использован под парк; он частично перекрыт расчлененным шестым этажом с помещениями для развлечений, административными и служебными помещениями. Сообщение в пределах торгового центра по переходам в первом этаже и по центральному эскалаторному устройству. Восемь ядер жесткости на обеих продольных сторонах здания с одной лестничной клеткой и одним или двумя лифтами.

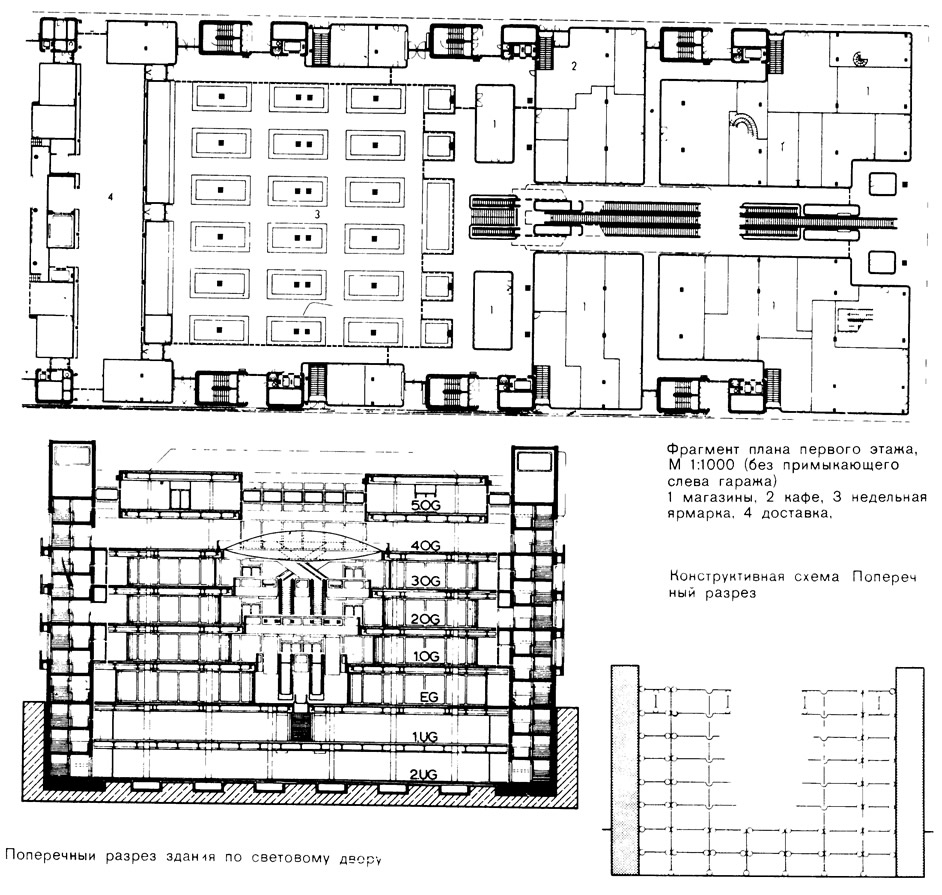

Поперечный разрез здания по световому двору
Поперечный разрез здания по световому двору >
Наружные размеры здания в плане 162X54 м; длина торговой части 119,4 м; высота над уровнем земли 24 м. Высота первого этажа 4,29 м, высота помещений 3,33 м; высота остальных этажей 3,96 м, высота помещений 3 м.

Конструкция


Гараж с безбалочным перекрытием из монолитного железобетона. Здание торгового центра имеет стальной шарнирный каркас с главными балками пролетом 6,6 м в поперечном направлении, продольными балками пролетом Ими колоннами из профилей от НЕ 500 М до НЕ 140 В. Главные балки между колоннами из НЕ 360 М и НЕ 400 В; консоли в зоне светового двора длиной до 5 м.

Монтаж несущих конструкций с продвижением строительства в продольном направлении здания
Монтаж несущих конструкций с продвижением строительства в продольном направлении здания >
Продольные решетчатые балки, обеспечивающие возможность прокладки коммуникаций, размещены с шагом 2,2 м между главными балками; по ним сборные железобетонные плиты размерами 5,5X2,2 м, толщиной от 10 до 16 см под временную нагрузку на перекрытия от 500 до 1000 кгс/м2. Нижний пояс решетчатых балок из половины профиля НЕ 180 В, раскосы из двух уголковых профилей. К верхним концам раскосов приварены горизонтальные листовые фасонки, служащие опорами для железобетонных плит и для установки шпонок, работающих на срез.

На нижних сторонах железобетонных плит расположены закладные стальные листы, заанкеренные в бетоне. Благодаря соединению закладных деталей плит и фасонок решетчатых балок высокопрочными болтами обеспечивается совместность работы конструкции, при которой железобетонные плиты, работающие на сжатие, выполняют роль верхнего пояса, а решетчатая балка подвергается лишь растяжению. Для воеприятия нагрузки от собственного веса балки перед бетонированием плит и затяжкой болтов были приподняты вспомогательными стойками.

Ветровые нагрузки передаются через диски перекрытий на стены восьми железобетонных ядер жесткости на обеих продольных сторонах здания.

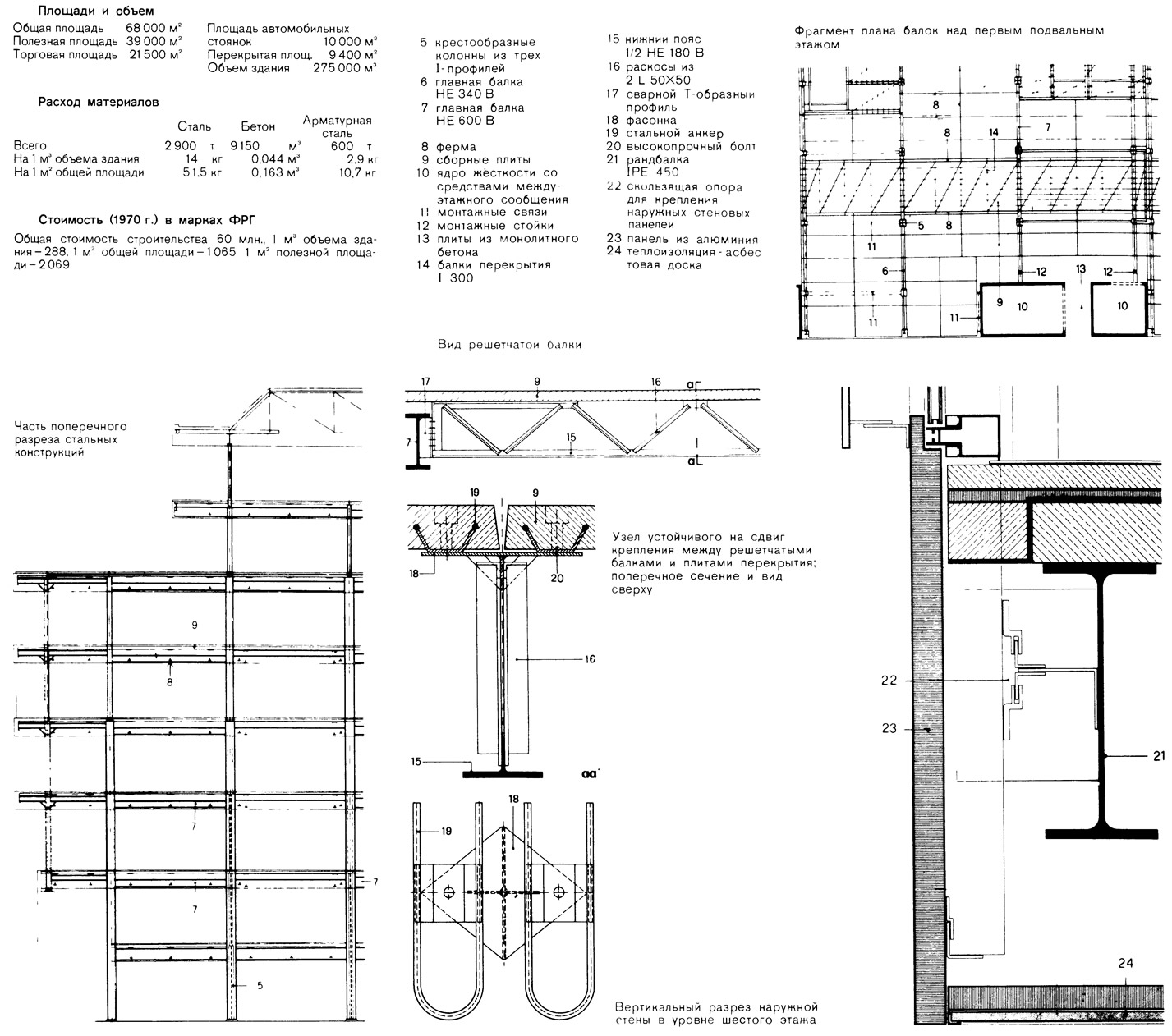

Чертежи элементов здания торгового центра
Чертежи элементов здания торгового центра >
Наружные стены из навесных алюминиевых панелей в зоне перекрытий и элементов остекления высотой на этаж между стойками, размещенными с шагом 2,2 м.

Противосолнечная защита — расположенными снаружи жалюзи.

Основание: плотно слежавшийся песок в качестве строительного основания. Уровень грунтовых вод на 8,5 м ниже подошвы фундамента. Под колонны столбчатые фундаменты, под ядра жесткости железобетонные фундаментные плиты.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
