Жилой поселок в Пьомбино (Италия)

Статья добавлена в Ноябре 2015 года
            0

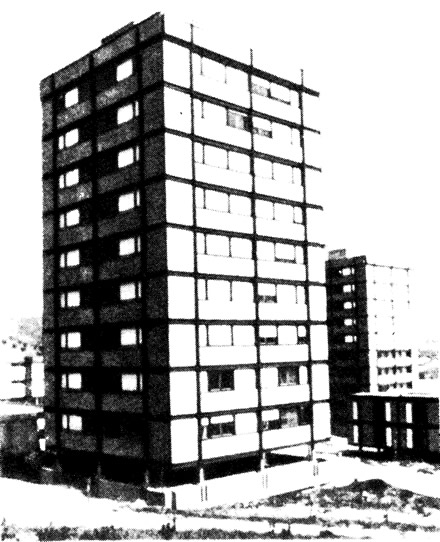

Десятиэтажное здание
Десятиэтажное здание >
Архитекторы: П. Горио, М. Гризотте, Е. Мандолези, А. Петригнани. Инженер Коломбини. Время строительства 1968—1972 гг.

Жилой поселок на 508 квартир состоит из 12 десятиэтажных домов-башен, 8 двухэтажных зданий и 24 одноквартирных домов.

В домах-башнях по две квартиры на этаже, которые размещены по обе стороны находящихся посередине двух спаренных ядер жесткости. Все квартиры имеют по три комнаты, кухню с помещением для еды, ванную и умывальную комнаты. Каждая квартира имеет также по две лоджии, которые примыкают к узким сторонам ядра жесткости. В одном ядре жесткости лифт, лестничная клетка и шахта санитарно-технического оборудования. Второе ядро жесткости превращено в световой колодец. Ванная комната и туалет находятся между ядрами жесткости. На первом этаже наружных стен нет.

Башня имеет наружные размеры в плане 15,6X15,6 м. Каждое ядро жесткости 4,5Х4,9 м с расстоянием между ними 2 м. Высота этажа 3,2 м, высота помещения 2,7 м, конструктивная сетка 1,1X1,1 м.

Конструкция

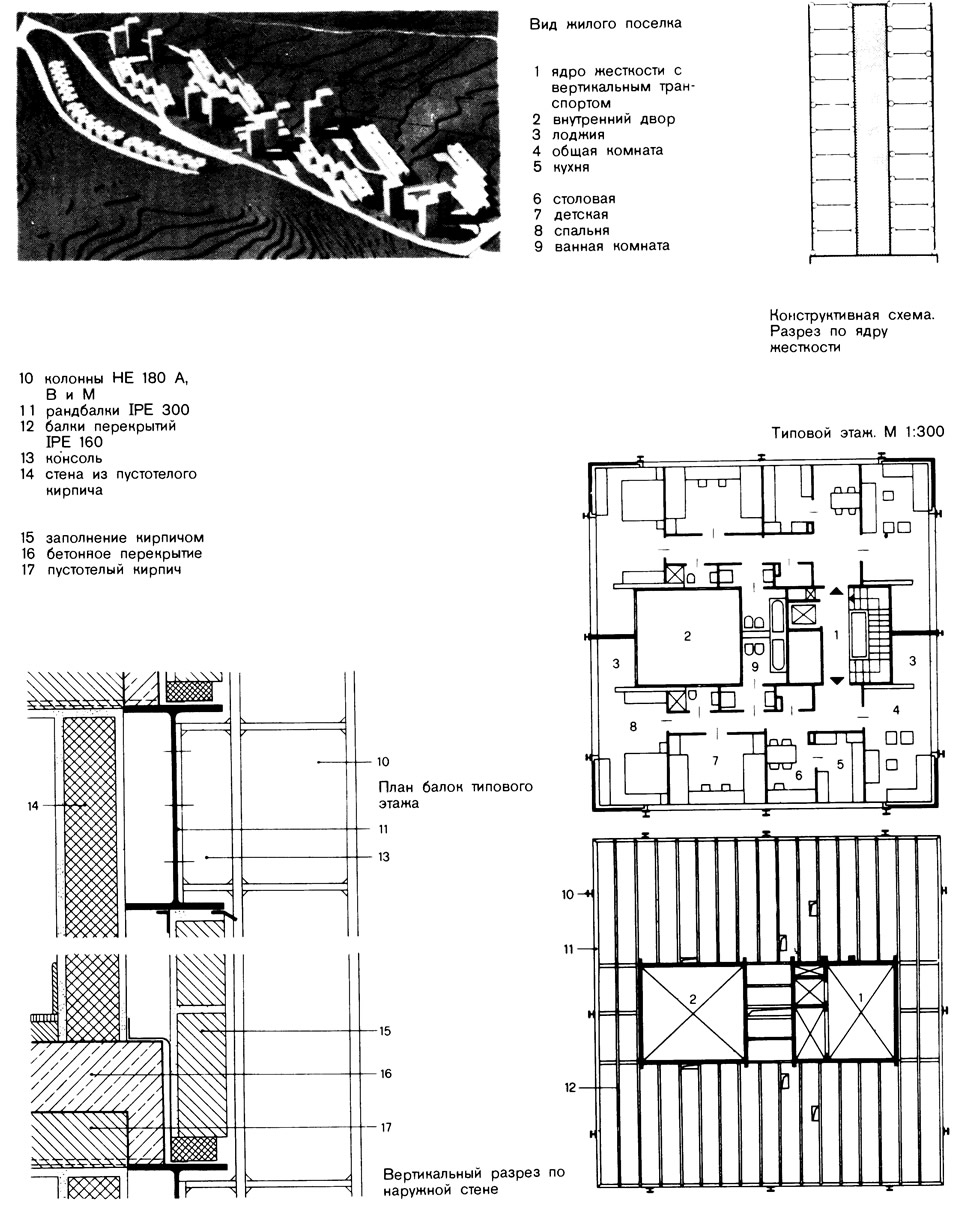

Вид жилого поселка
Вид жилого поселка >
Шарнирная стержневая система состоит из наружных колонн, которые связаны идущими по периметру здания рандбалками, и балок перекрытий, которые одним концом опираются на рандбалки, а другим — на бетонные стены обоих усиленных ядер жесткости. Перед каждым фасадом три колонны (шаг 5,5 м) из двутавров НЕ 180 А, В и М (с изменяющейся по высоте площадью сечения). Рандбалки из IPE 300 опираются на колонны через короткие консоли. Балки перекрытий пролетом 5,4 м из IPE 160 при шаге 91 см. По ним уложены слой пустотелого кирпича толщиной 8 см и слой армированного бетона толщиной 10 см. Совместная работа обеспечена приваренными деталями. Чтобы использовать эффект совместной работы и уменьшить прогиб от собственного веса перекрытия, балки были подперты стойками вплоть до полного твердения бетона.

Наружные стены: кирпичная кладка в два ряда. Внутренняя кладка из оштукатуренного с обеих сторон пустотелого кирпича опирается на бетонное перекрытие, наружная кладка из неоштукатуренного красного кирпича опирается на верхние полки рандбалок. Оконные рамы из оцинкованных стальных профилей, частично двойное остекление, снаружи — жалюзи.

Противопожарная защита: находящиеся снаружи стальные элементы не защищены. Для борьбы с пожаром внутри здания на лестничных клетках имеются два стояка напорного трубопровода с разборными кранами.

Защита от коррозии: два слоя грунтовых покрытий из синтетической смолы со свинцовым суриком и с хроматом свинца; для балок перекрытий, которые соприкасаются с бетоном,— из синтетической смолы с хроматом цинка. Затем покраска в два слоя.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
