Жилой павильон в Шталликоне (Швейцария)

Статья добавлена в Ноябре 2015 года
            0

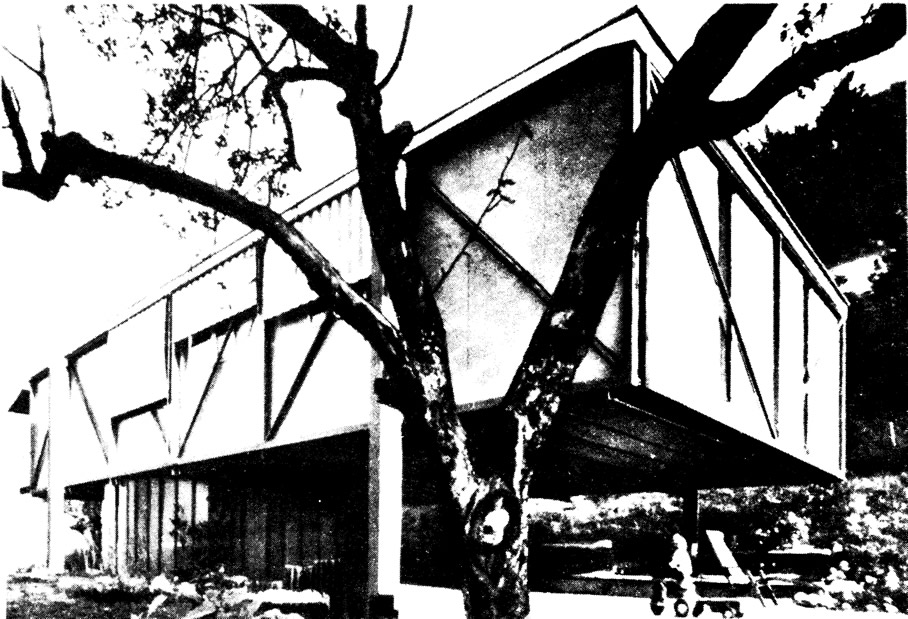

Внешний вид павильона
Внешний вид павильона >
Архитекторы: П. Вельманн, Е. Вельманн (Цюрих). Инженер А. Урэх (Цюрих). Время строительства 1971 г.

Типовое двухэтажное здание, которое может быть использовано в качестве жилого дома или конторы. Верхний этаж, свободно поднимающийся над первым этажом, не имеет внутри стоек; в нем размещаются жилые или конторские помещения и соответственно назначению изменяющиеся санитарные узлы.

Верхний этаж имеет размеры в плане 16,8X8 м. Высота нижнего этажа 2,2 м, высота помещения 2,1 м; высота верхнего этажа 2,8 м, высота помещения 2,4 м.

Конструкция

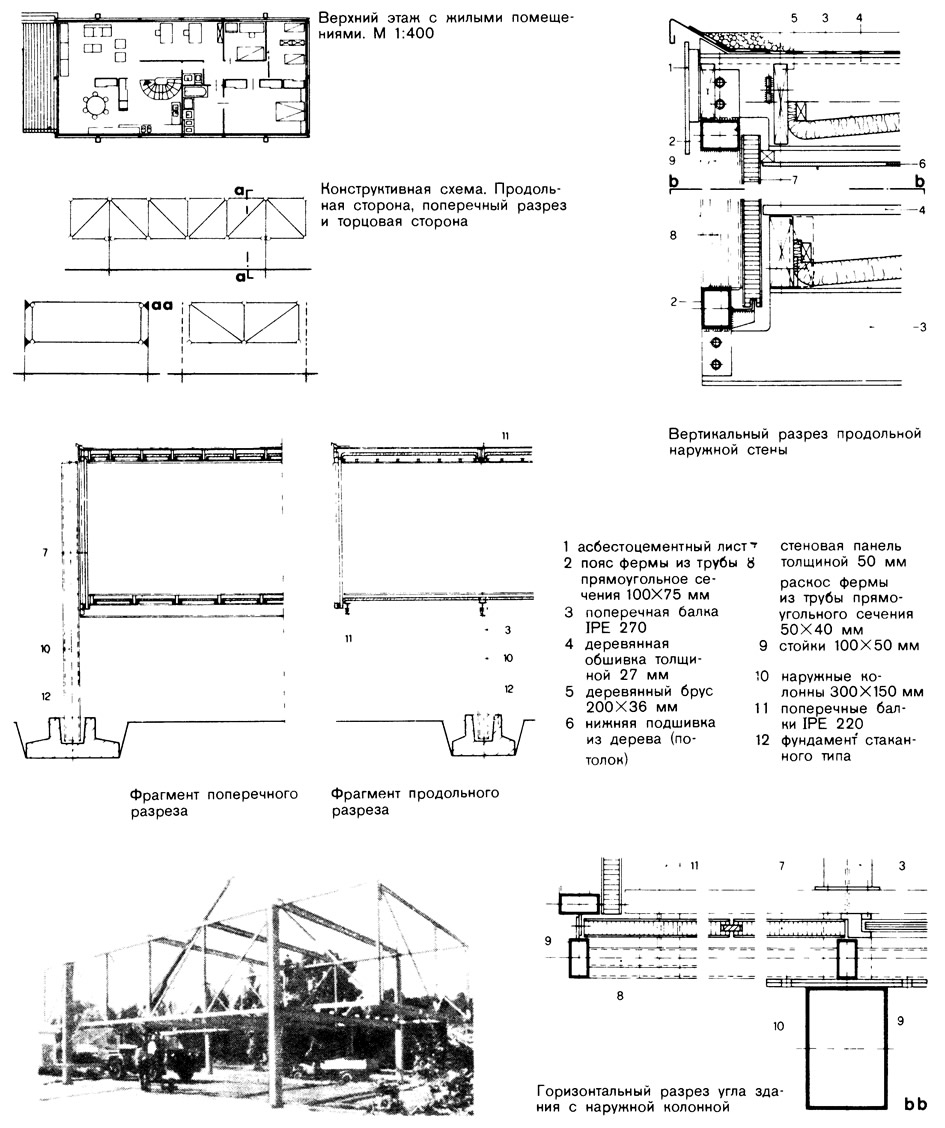

Конструкция павильона
Конструкция павильона >
Четыре наружные колонны, защемленные в фундаментах стаканного типа, несут приподнятый объем здания. Несущая конструкция верхнего этажа, нависающего вдоль узких сторон здания, состоит из четырех (высотой в этаж) ферм, которые вынесены перед фасадом. Несущие балки покрытия IPE 220 и перекрытия IPE 270 пролетом 7,8 м опираются в узлах верхнего и нижнего поясов продольных ферм. Жесткость обеспечивается постановкой в обеих плоскостях горизонтальных крестовых связей (—40X10 мм или L40X40X4). Усилия от ветра воспринимаются четырьмя защемленными колоннами.

Колонны замкнутого прямоугольного профиля 300X150 мм, расстояние между ними в продольном направлении 11,2 м; элементы ферм из прямоугольных труб. Продольная ферма имеет между колоннами четыре панели по 2,8 м и консоли такого же размера. Торцовая ферма имеет две панели размером 3,9 м.

Алюминиевые стеновые панели размером 93X280 см многослойные толщиной 50 мм со встроенными окнами или глухим остеклением на резиновых профилированных вкладышах. Стеновые панели одновременно служат как огнезащита для расположенных снаружи несущих стальных конструкций.



Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
