Конструкторское бюро строительной фирмы стальных конструкций в Лангенхагене (ФРГ)

Статья добавлена в Ноябре 2015 года
            0




Архитектор X. Вилке (Ганновер). Расчет выполнен фирмой, возводящей стальные конструкции. Время строительства 1971—1972 гг.

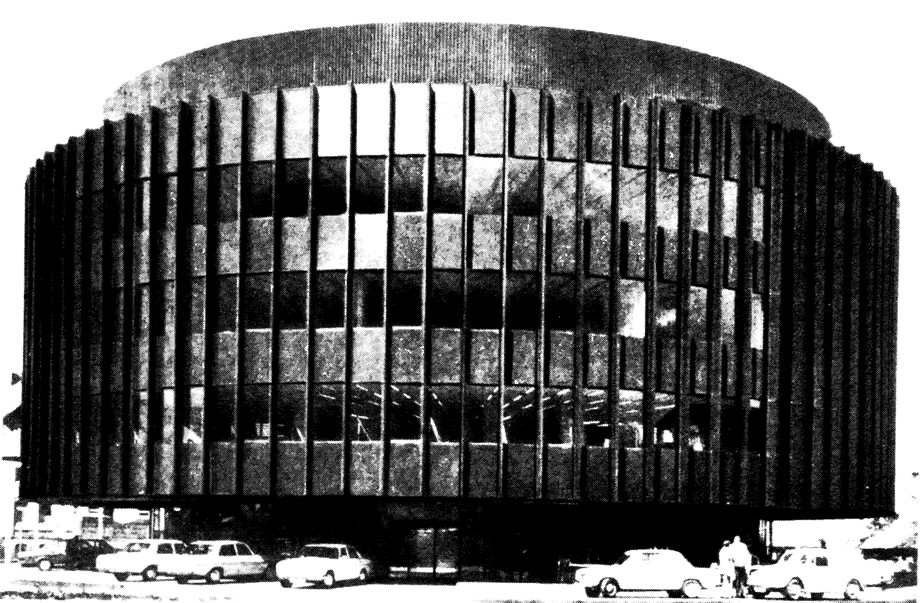

Внешний вид здания бюро
Внешний вид здания бюро >
Круглое пятиэтажное здание с помещениями конструкторского бюро строительной фирмы, возводящей стальные конструкции, на 300 рабочих мест. Со второго по четвертый этажи вокруг осевой винтовой лестницы расположено также круглое в плане ядро жесткости с лифтом, санузлами и подсобными помещениями; рабочая зона состоит из отдельных кабинетов и идущего вокруг ядра чертежного зала. Выход с лестничной клетки в расположенную снаружи от нее рабочую зону через четыре прохода, в которых одновременно размещены гардеробы.

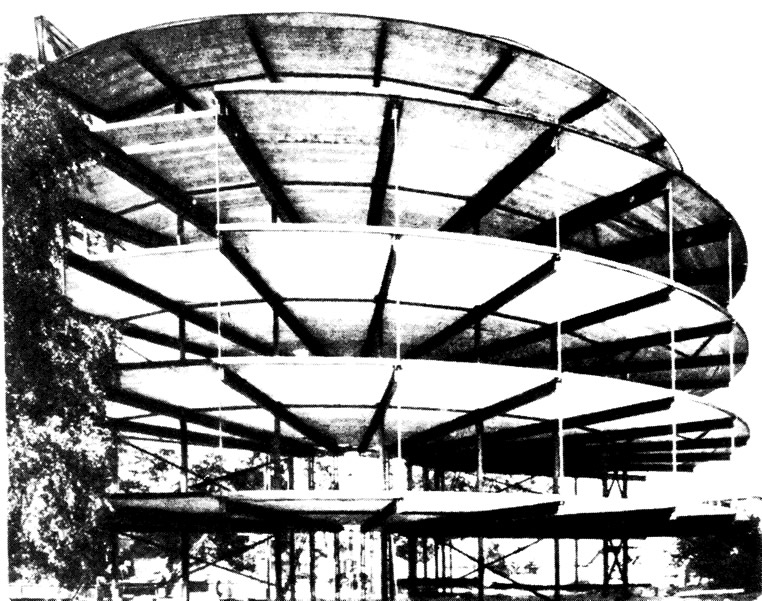

Несущая конструкция с радиальными балками, плитами перекрытий и подвесками
Несущая конструкция с радиальными балками, плитами перекрытий и подвесками >
В уменьшенном в плане верхнем этаже находятся помещения для хранения документации и калькирования, помещения для отдыха, типография, регистратура и технические помещения. В отступившем вглубь от контура здания первом этаже размещены вестибюль, центральная телефонная станция, помещения для выставок и переговоров. Под выступающим консольно вторым этажом размещена стоянка для 40 автомобилей.

Здание круглой формы в плане диаметром 38 м в верхних этажах, 28 м в первом этаже и 33 м в пятом этаже. Диаметр ядра жесткости 14,9 м. Высота над уровнем земли 18,7 м. Высота этажа в первых трех этажах 3,61 м, четвертого этажа 3,94 м, пятого этажа 3,54 м. Высота помещений во всех этажах 2,82 см.

Конструкция

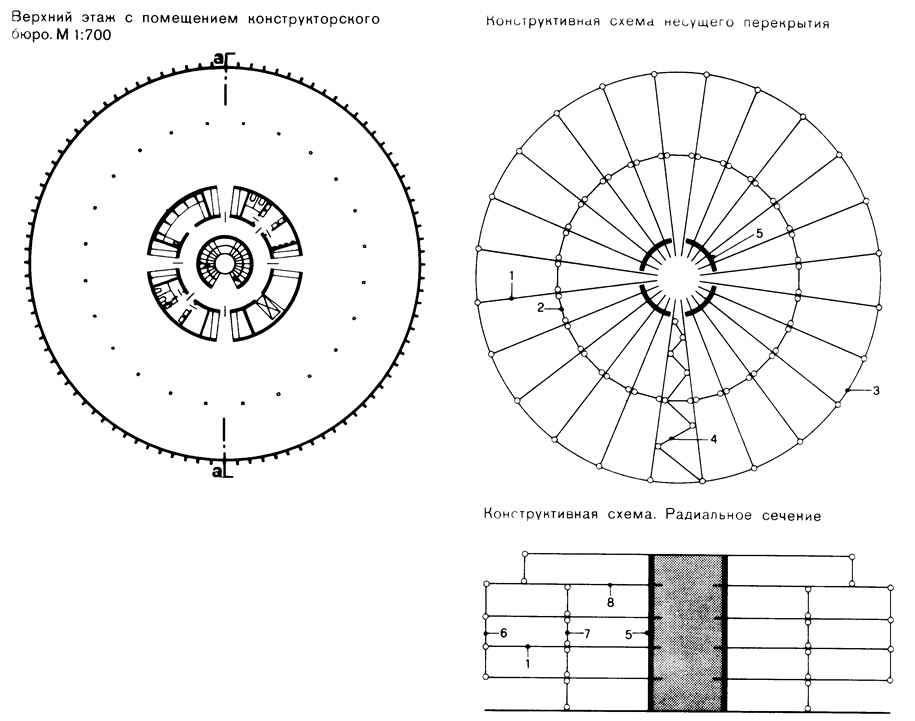

План первого этажа
План первого этажа >
Форма здания обусловила радиальное расположение балок перекрытий и расположение колонн по концентрическим окружностям. Со второго по четвертый этажи по 24 радиальные балки из IPE 400 уложены между 24 колоннами внутреннего кольца из 2 I 120, шарнирно-опертыми колоннами среднего кольца из НЕ 150 В и наружными подвесками из полосовой стали 50X30 мм. Эти подвески, с помощью которых удерживается консольный выступ в 5,2 м над первым этажом, присоединяются в четвертом этаже к усиленным балкам перекрытия из НЕ 650 А. Балки покрытия расположены между внутренним и отступившим от наружных стен на 2, 5 м наружным кольцом колонн.

Внутренний ряд колонн соединен кольцевыми стяжными анкерами и после монтажа стального каркаса обетонирован цилиндрической стеной ядра жесткости. Жесткость отдельных междуэтажных перекрытий обеспечивается с помощью кольцевых стяжных анкеров, которые связывают шарнирно-опертые колонны, а также благодаря горизонтальным решетчатым связям между двумя радиальными балками в каждом этаже.

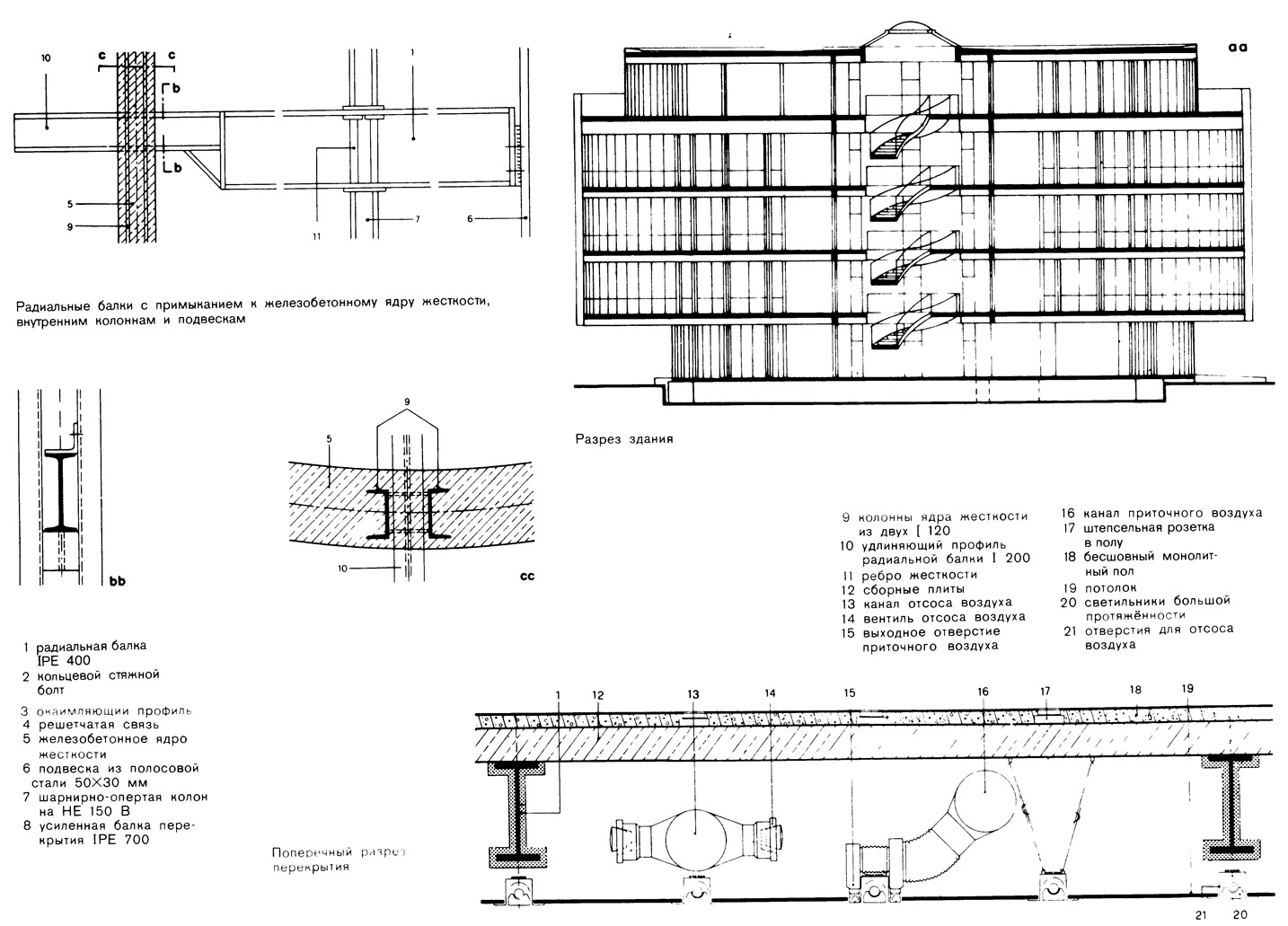

Чертежи элементов здания бюро
Чертежи элементов здания бюро >
Перекрытия: по радиальным балкам уложены железобетонные сборные плиты толщиной 14 см, стыки между которыми замоноличены бетоном. Временная нагрузка на перекрытие 350 кгс/м2, в пятом этаже 500 кгс/м2. На плитах плавающий бесшовный сплошной пол с штепсельными розетками. Потолок из минерально-волокнистых акустических плит между радиально расположенными светильниками и вентиляционными отверстиями.

Наружные стены: в каждом сегменте между подвесками четыре стеновые панели шириной 1,24 м. Несущая конструкция наружных стен из стоек и ригелей. Заполнение из изолирующего стекла и многослойных подоконных панелей высотой 1,51 м с обшивками из алюминиевых листов с пластмассовым покрытием и расположенной между ними теплоизоляцией из жесткого пенопласта. Защита от солнца с помощью выступающих стоек, а также окраски стекла.

Противопожарная защита: колонны облицованы огнестойкими асбестосиликатными плитами; защита балок перекрытия — напылением слоя асбестоцемента.

Основание: песок с допустимым давлением 2 кгс/см2; грунтовые воды на 70 см ниже подошвы фундамента. Под обоими кольцевыми рядами колонн — ленточный фундамент глубиной 80 см.

Оборудование


Воздушное отопление. Производительность установки 400 000 ккал/ч. Вентиляционная установка с циркуляцией воздуха мощностью 60 000 м3/ч. Третий этаж частично кондиционирован.


Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
