Административное здание предприятия алюминиевой промышленности в Сан-Франциско

Статья добавлена в Ноябре 2015 года
            0




Архитектурная часть проекта и расчет: проектное бюро СОМ. Время строительства 1968 г.

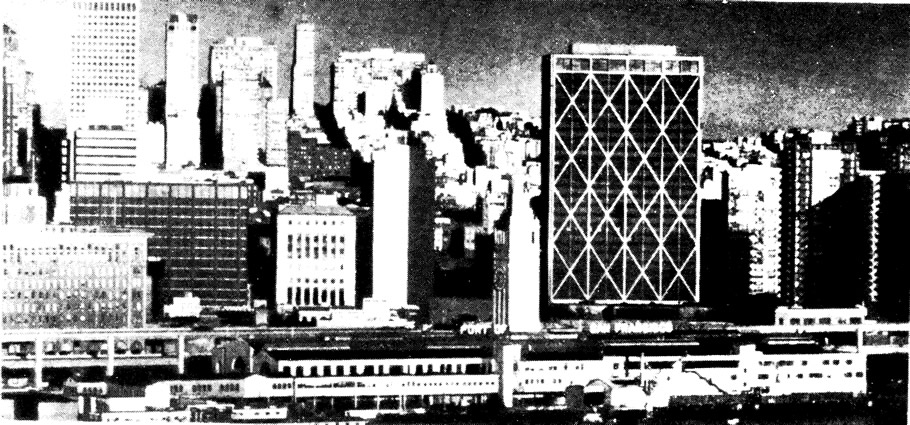

Внешний вид здания
Внешний вид здания >
Высотное здание Американской алюминиевой компании имеет 37 000 м2 административной площади в 24 верхних этажах. На 26-м этаже технические помещения. Вход с озелененной площади расположен на два этажа выше уровня улицы. Под площадью три подземных этажа для помещений обслуживания, стоянки на 1300 автомобилей и въезд. Сообщение между уровнями улицы и площади с помощью двух эскалаторов. Сообщение внутри высотного здания пятью скоростными и пятью обычными лифтами, расположенными внутри ядра жесткости, а также по двум лестничным клеткам.

Здание прямоугольной формы в плане с наружными размерами 62,3X31,15 м; высота над уровнем улицы 116 м. Высота этажей 3,96 м, высота помещений 2,74 м. Высота вестибюля 4,9 м.

Здание расположено в сейсмически опасной области. Горизонтальные сейсмические силы значительно больше ветровых нагрузок, в связи с этим в плоскостях наружных стен здания предусмотрены видимые снаружи диагональные элементы, обеспечивающие его жесткость.

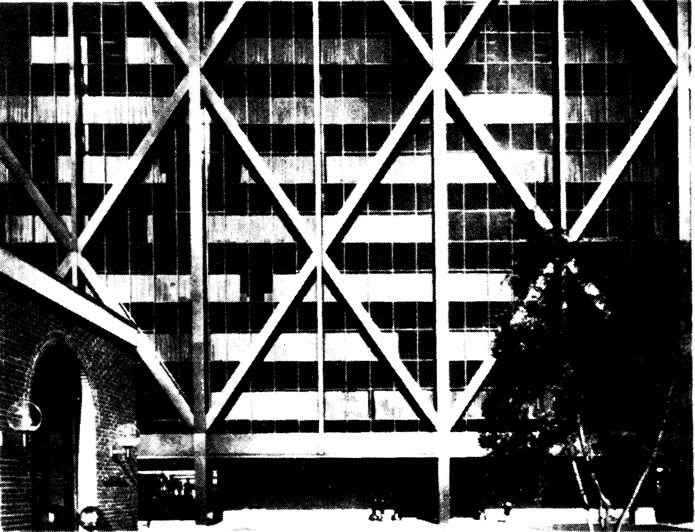

Поперечный разрез здания и конструктивная схема
Поперечный разрез здания и конструктивная схема >
Идущие насквозь колонны и пересекающиеся диагональные элементы образуют жесткую наружную решетку, предохраняющую здание от значительных продольных отклонений и обеспечивающую сопротивляемость сильным сейсмическим толчкам. Дополнительную жесткость зданию придают рамы ядра жесткости, которое по местным строительным нормам запроектировано так, что может воспринять 25% сейсмических нагрузок.

Жесткая наружная решетка состоит из сварных пустотелых коробчатых профилей со стенками толщиной до 100 мм. Диагонали, имеющие поперечное сечение 410X410 мм, отстоят от фасада на 360 мм. Поперечное сечение колонн 960X510 мм. Угловые колонны из двух наружных колонн.

Перекрытия: конструкции перекрытий внутри опираются на стены ядра жесткости, а снаружи на колонны и подвески. Подвески присоединены в каждом шестом этаже к точкам пересечения диагональных элементов, лежащим между колоннами. Размещенные позади наружных стен рандбалки перекрытий присоединяются через консоли к колоннам и подвескам. Перекрытия состоят из главных и второстепенных балок двутаврового профиля и монолитной плиты толщиной 6,5 см, уложенной по стальному профилированному настилу; временная нагрузка на перекрытия 390 кгс/м2.

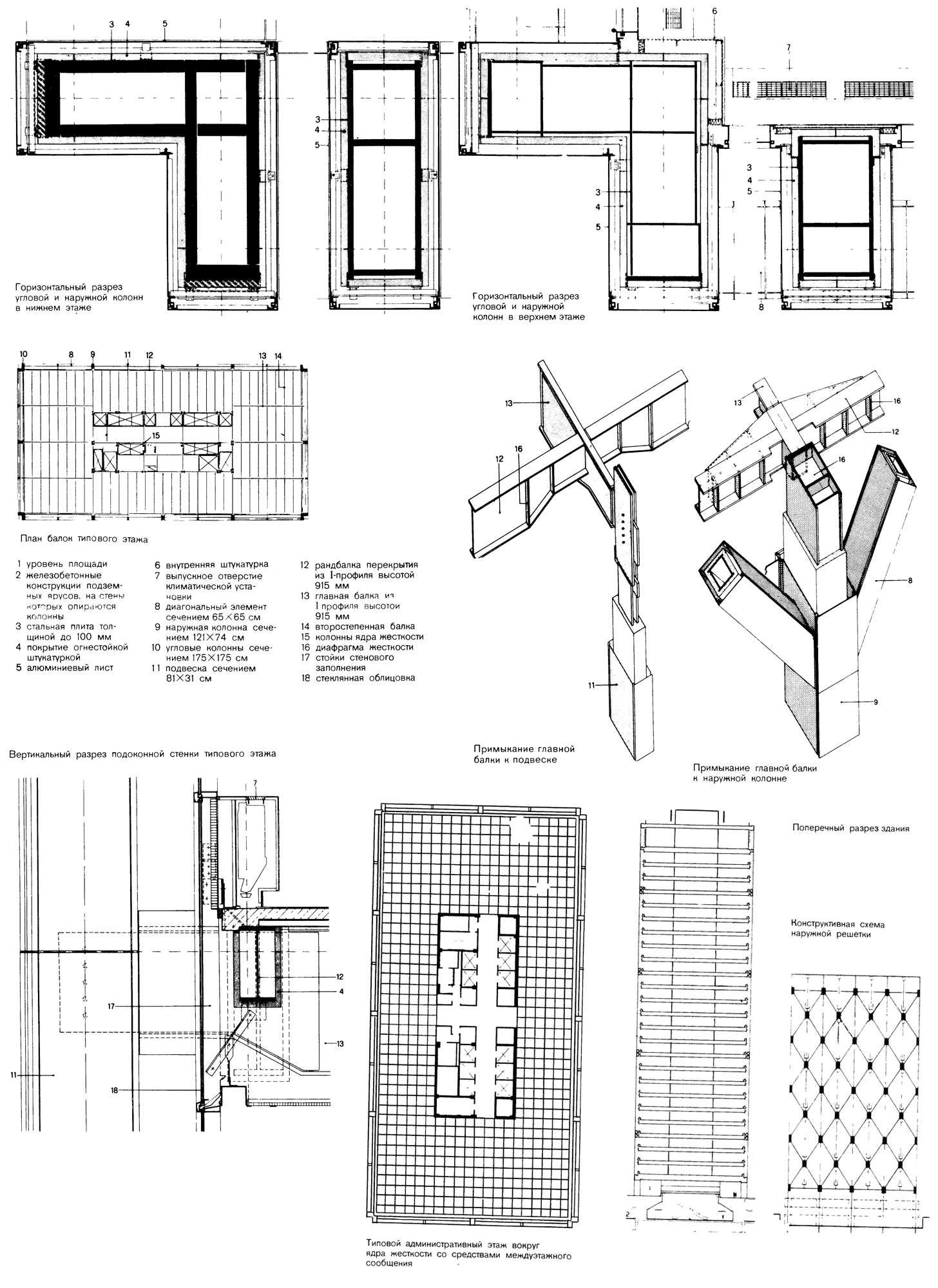

Чертежи элементов здания
Чертежи элементов здания >
Навесные панели наружных стен со стойками и ригелями из алюминиевых профилей крепятся к краям перекрытий. Шаг стоек 1,57 м, шаг ригелей 1,98 м. Заполнение изолирующим стеклом; подоконные панели из тонированного в темный цвет безопасного стекла.

Противопожарная защита: наружные колонны, раскосы и подвески покрыты огнезащитной штукатуркой и облицованы алюминиевыми листами. На этажах расположены спринклерные установки.

Основание: под уровнем площади колонны жестко заделаны в железобетонных стенах толщиной 51 см. Свайное основание из 566 железобетонных буровых свай, достигающих скального грунта на глубине 43 м.

Несущая способность каждой сваи 200 тс. Против подпора грунтовых вод предусмотрена железобетонная плита толщиной 30 см.

Установка для кондиционирования воздуха высокого давления в зоне окон и низкого давления во внутренних помещениях.


Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
