Административное здание предприятия электропромышленности в Сен-Дени (Франция)

Статья добавлена в Ноябре 2015 года
            0

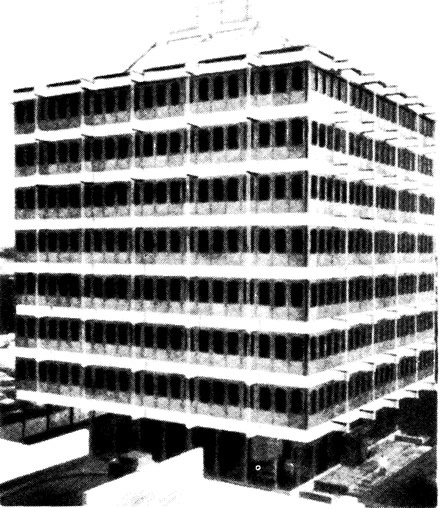

Построенное здание
Построенное здание >

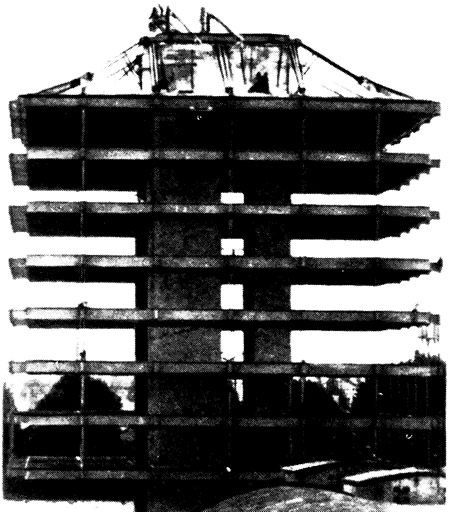

Междуэтажные перекрытия между ядром жесткости и наружными подвесками
Междуэтажные перекрытия между ядром жесткости и наружными подвесками >
Архитектор Б. Цэрфус (Париж). Инженеры: И. Пров. Л. Фрут. Время строительства 1969—1970 гг.

Квадратное в плане здание подвесного типа с общей полезной площадью 4100 м2 в семи верхних этажах. В первом этаже вестибюль с приемной и выставкой; в подвальном этаже технические службы; в семи верхних этажах свободные от колонн административные помещения, расположенные вокруг центрального ядра жесткости, в котором размещены три лифта, винтовая лестница, шахта сантехнического оборудования и санитарные узлы.

Наружные размеры верхних этажей в плане 28,8X28,8 м; первого этажа, отодвинутого вглубь от контура верхних этажей, 21,6X21,6 м. Квадратное ядро жесткости имеет размеры 9,8X9,8 м; высота над уровнем земли 38,2 м. Высота вестибюля в свету 4.5 м, высота верхних этажей 3,56 м, высота помещений 2,7 м.

Конструкция

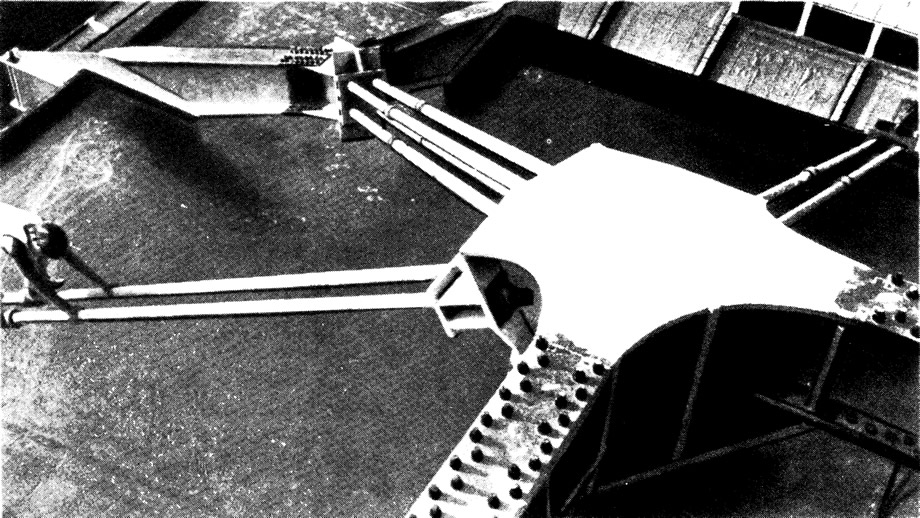

Примыкание оттяжки к анкерной обойме ядра жесткости
Примыкание оттяжки к анкерной обойме ядра жесткости >

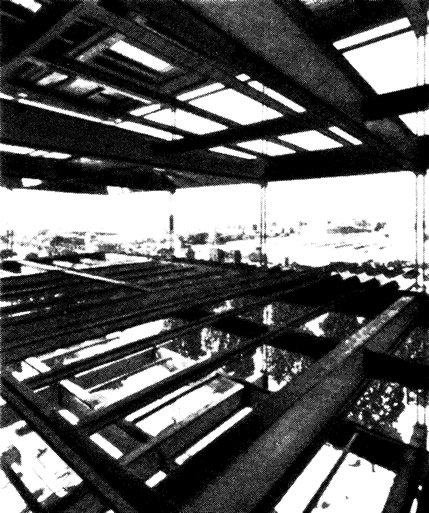

Несущая конструкция перекрытия. Вид со стороны ядра жесткости
Несущая конструкция перекрытия. Вид со стороны ядра жесткости >
Главные балки перекрытий внутри здания опираются на железобетонные стены центрального ядра жесткости, а снаружи крепятся к подвескам, проходящим перед наружными стенами. Усилия от вертикальных подвесок передаются по наклонным оттяжкам покрытия на железобетонное ядро. Ветровые нагрузки воспринимаются через междуэтажные перекрытия ядром жесткости.

Перекрытия: между четырьмя стенами железобетонного ядра жесткости и контурными подвесками уложены по три главные балки I 700 (сварные), соединенные посередине поперечной балкой I 300. В квадратных угловых полях перекрытий расположены крестообразные балки, примыкающие внутри к главным балкам, а снаружи к подвескам. Концы главных балок объединены рандбалкой, размещенной в плоскости наружных стен позади подвесок на расстоянии от них 1,05 м. Между главными балками с шагом 1,2 м размещены второстепенные балки I 140, по которым уложены железобетонные плиты толщиной 8 см. Временная нагрузка на перекрытия верхних этажей 250 кгс/м2. Жесткость перекрытий обеспечивается диагональными связями в полях, примыкающих к ядру жесткости.

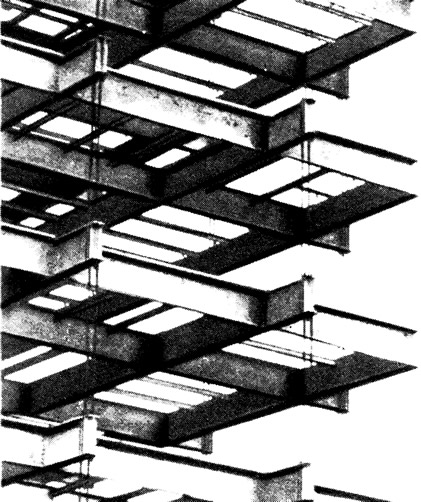

Примыкание балок перекрытия к подвескам
Примыкание балок перекрытия к подвескам >

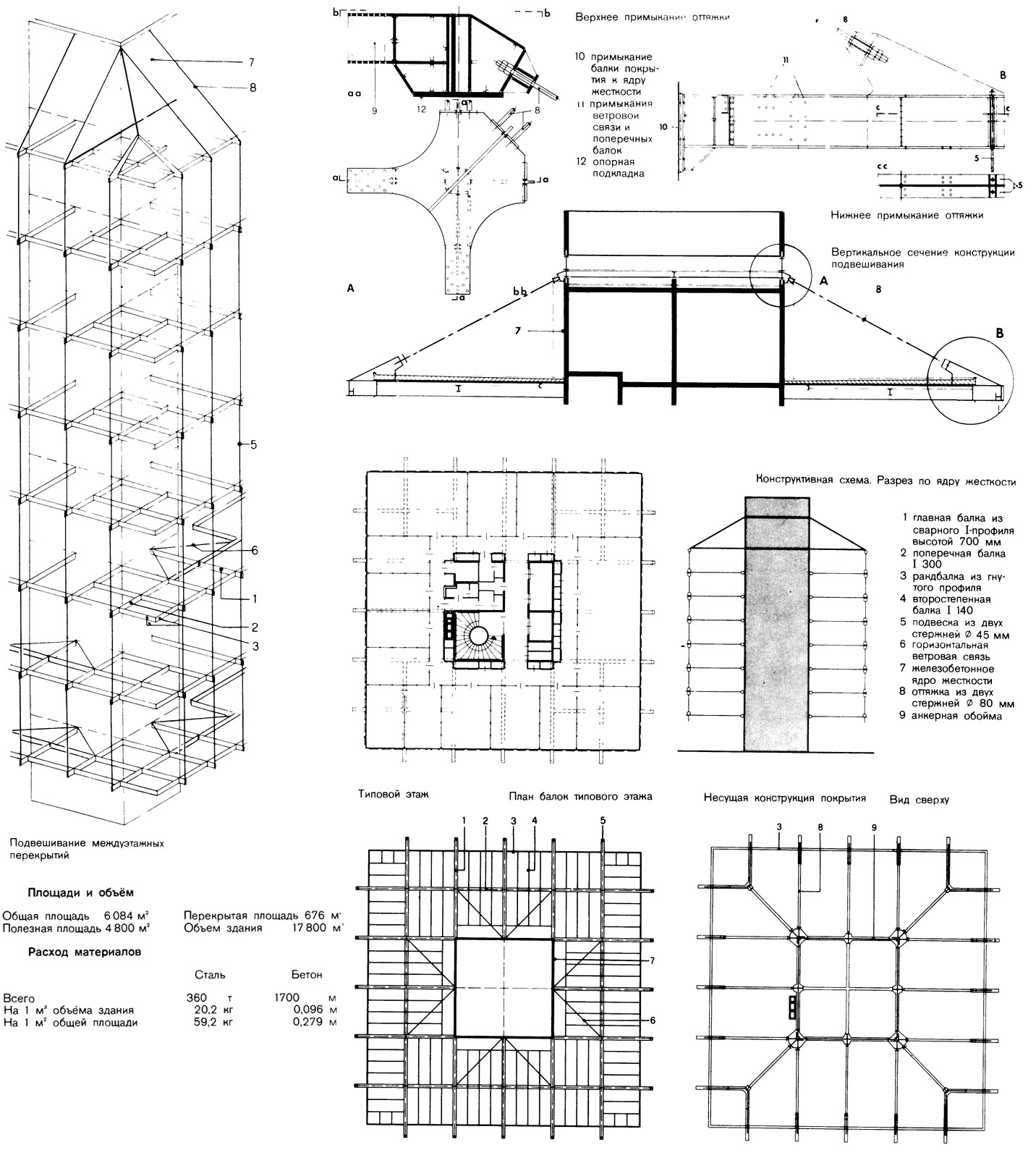

Чертежи элементов здания
Чертежи элементов здания >
Вертикальные подвески: круглая сталь диаметром 45 мм; подвески расположены попарно с шагом 4,8 м перед наружными стенами на расстоянии от них 1.05 м; к подвескам присоединены выступающие наружу концы балок междуэтажных перекрытий.

Наклонные растяжки: два круглых стержня диаметром 80 мм. Заанкеривание растяжек в обойме из балок двутаврового профиля, укрепленной на железобетонном ядре жесткости.

Наружные стены: панели наружных стен из алюминиевого сплава установлены между остающимися открытыми балками перекрытий. Размеры- панелей 2,86X1,2 м. Теплоизоляция из пенополиуретана толщиной 30 мм с внутренней пароизоляцией. Коэффициент теплопроводности к <1 м2Хч·°С/ккал. Окна с изолирующим остеклением; противосолнечная защита достигается серой тонировкой остекления.

Оборудование


Подключение к существующему зданию через проходной канал для инженерных коммуникаций. Конторские этажи полностью кондиционированы; по каждой оконной оси установки высокого давления для кондиционирования воздуха, в первом этаже установки низкого давления.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
