Жилая система в г. Стора Туна (Швеция)

Статья добавлена в Ноябре 2015 года
            0

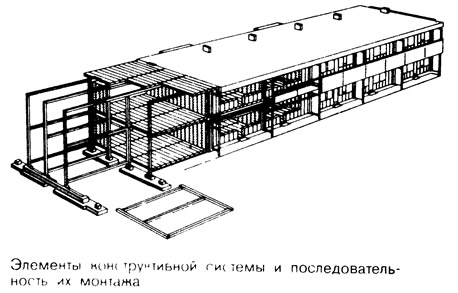

Элементы конструктивной системы и последовательность их монтажа
Элементы конструктивной системы и последовательность их монтажа >
Архитектор И. Джонсон (Стокгольм). Инженер А. Джонсон (Стокгольм). Время строительства 1969—1970 гг.

Двухэтажный дом с крытыми галереями и семью квартирами в каждом этаже. Две смежные квартиры могут быть, по желанию, соединены в одну. Проход к верхней крытой галерее по двум расположенным снаружи лестничным клеткам.

Наружные размеры здания в плане 51,5X14,4 м. Высота над уровнем земли 6,5 м, высота этажа 2,97 м, высота помещения 2,5 м.

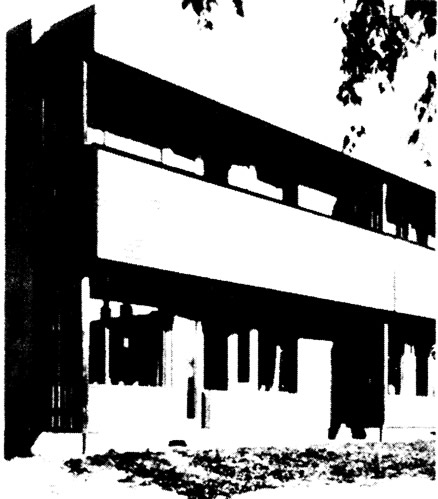

Фрагмент наружной стены со стороны балконов
Фрагмент наружной стены со стороны балконов >
Конструктивная система включает стальной каркас, стеновые панели и плиты перекрытий из легкого бетона. Для обеспечения звукоизоляции между квартирами в вертикальном и горизонтальном направлениях все перекрытия и перегородки выполнены двухслойными, а стальной каркас разделен на семь секций с колоннами.

Каждая секция каркаса включает четыре продольные рамы пролетом 7,35 м, размещенные с шагом 3 м. Обе внешние рамы, выполненные из профилей НЕ 200 А и размещенные в плоскостях продольных стен, имеют жесткие узловые соединения. Внешние рамы смежных секций смещены по отношению друг к другу на ширину стойки и находятся в различных плоскостях, не касаясь друг друга. Колонны из 1200 и ригели из профилей НЕ 220 А обеих внутренних рам соединены между собой шарнирно. Колонны смежных секций ячеек также не соприкасаются.

Конструктивная схема. Продольный и поперечный разрезы
Конструктивная схема. Продольный и поперечный разрезы >
Ветровые нагрузки воспринимаются: в продольном направлении жесткими наружными рамами, в поперечном направлении ветровыми связями из уголковых профилей, размещенными в перегородках.

Перекрытия из армированных легкобетонных плит размерами 3X0,6 м, толщиной 20 см; временная нагрузка 100 кгс/м2. По продольным сторонам плиты соединены в шпунт на цементном клее. Покрытие пола из пластмассовой пленки и двух слоев древесноволокнистых плит; подвесной потолок из двух гипсовых плит толщиной 13 мм и слоя минерального волокна 30 мм.

Главные трубопроводы для коммуникаций в полупроходном помещении под зданием. Для уменьшения шума — в каждой квартире раздельные стояки из труб небольшого сечения, размещенные в перегородках. Разводка трубопроводов в полостях перекрытий. Крепление всех трубопроводов с помощью изолирующих резиновых прокладок. Для уменьшения шума при наполнении ванны водой впускной вентиль встроен в ее днище.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
