Технологический институт университета в г. Аннап (район Лилля, Франция)

Статья добавлена в Ноябре 2015 года
            0




Архитекторы: И. Балладюр, Б. Тостивэн (Париж). Расчет выполнен фирмой, возводящей стальные конструкции. Время строительства 1968—1969 гг.

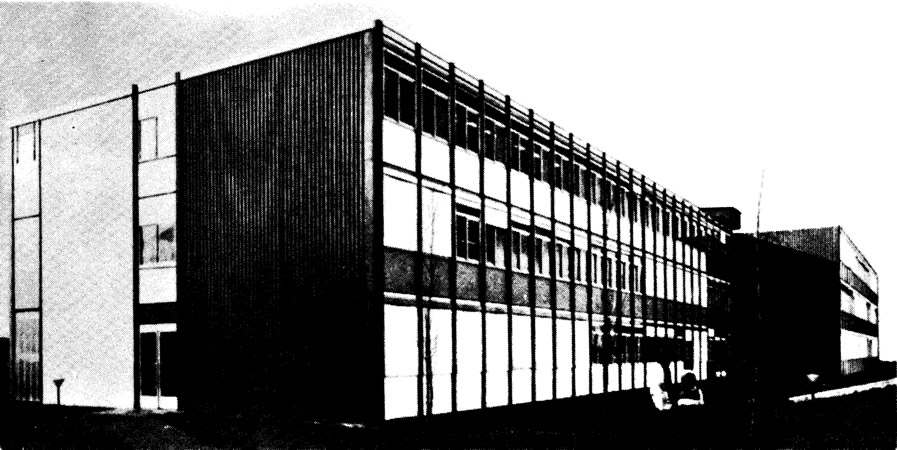

Здание Института химии пищевых продуктов
Здание Института химии пищевых продуктов >
Комплекс из 13 университетских зданий от одного до трех этажей. В первой стадии строительства три, во второй четыре здания на 1200 студентов. В двух центральных трехэтажных зданиях помещения для администрации, библиотека, медпункт и комнаты для доцентов. К каждому из этих зданий примыкает здание с лекционным залом и помещением для отдыха. В остальных одно — трехэтажных зданиях установки ЭВМ, лаборатории и рабочие помещения для физико-измерительной техники и химических исследований пищевых продуктов. Некоторые здания имеют подвалы для технического оборудования. Вертикальное сообщение по лестничным клеткам, расположенным по торцовым сторонам, и частично лифтами. Между зданиями соединительные переходы.

Все здания одинаковой ширины 17,38 м и различной длины от 32,8 до 79,5 м. Высота этажа 3,3 м, высота помещений до плит перекрытий 3,1 м, до балок перекрытий 2,85 м. Наружные размеры здания с лекционным залом 23,4X11,4 м, высота помещения от 4,15 до 8 м.

Конструкция


План этажа и поперечный разрез здания
План этажа и поперечный разрез здания >
Вдоль продольных наружных стен и по обеим сторонам коридора, проходящего по оси здания, установлены ряды колонн коробчатого сечения 120X120 мм и 180Х130 мм. Шаг колонн в продольном направлении 3,6 м, в поперечном 7,08; 2,65 и 7,08 м. Колонны, расположенные вдоль внутреннего коридора, заделаны в фундаменты и жестко соединены в уровне каждого этажа поперечными ригелями из IРЕ 240 и 180. К этим многоэтажным рамам шарнирно примыкают с обеих сторон балки перекрытий из сварных двутавров высотой 278 мм, другим концом опирающиеся на наружные колонны. В продольном направлении колонны соединены швеллерными профилями 50X50X4.

Ветровые нагрузки в поперечном направлении воспринимаются через диски перекрытий поперечными рамами, в продольном направлении — вертикальными крестовыми связями между внутренними колоннами. Поперечные рамы были изготовлены на заводе, стыки сварные. Ветровые связи из швеллерных профилей 80X50X4.

Перекрытия: в продольном направлении балки перекрытий соединены уложенными по ним монолитными плитами толщиной 12 см. Сдвигающие усилия в стыках плит со стальными балками воспринимаются с помощью наваренных болтовых шпонок. Временная нагрузка на перекрытия учебных помещений 250 кгс/м2, лабораторий 300 кгс/м2.

Наружные стены: стеновые панели размерами 3,3X1,8 м на высоту этажа обрамлены вертикальными контурными профилями, которые крепятся к наружным колоннам. Окна с изолирующим остеклением; подоконные панели с листовыми обшивками и теплоизоляционным слоем из полиуретана между ними; на листы наружной обшивки нанесен слой пластмассы. Защиты от солнца наружными свертывающимися жалюзи.

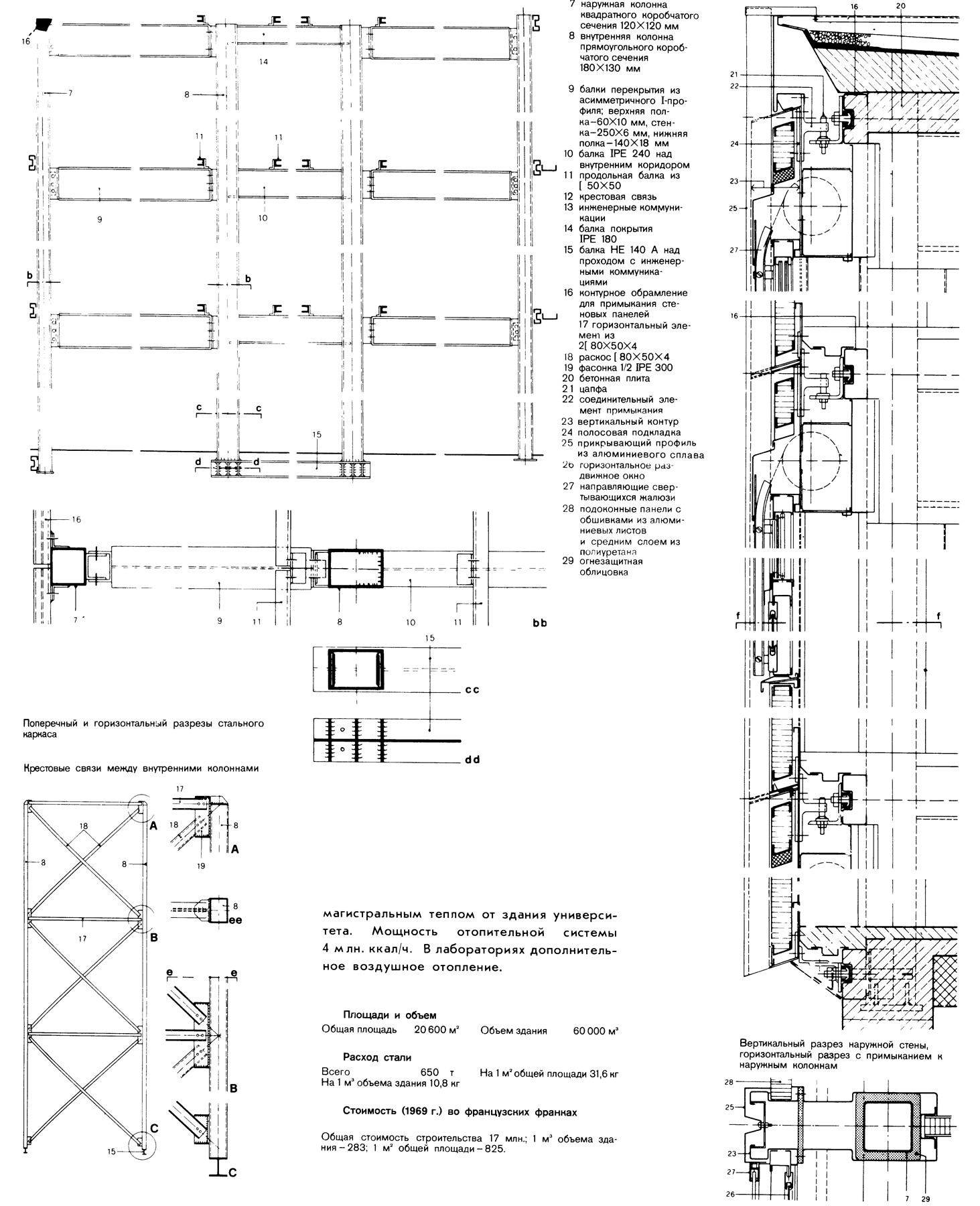

Чертежи элементов здания
Чертежи элементов здания >
Защита от коррозии стальных частей двухслойным покрытием из глицерофталина с хроматом цинка.

Огнезащита: облицовка колонн и балок перекрытий плитами из асбеста с воздушной прослойкой толщиной 10 см. Защита несущего каркаса покрытия с помощью подвесного потолка из минераловатных плит.

Основание на глубине до 3,5 м в виде ила и прочного глинистого слоя. Ленточный фундамент под подвалом; для бесподвальных зданий железобетонные опоры с продольными обвязочными балками.

Оборудование


Отопительное оборудование в подвальном этаже центрального здания, снабжение магистральным теплом от здания университета. Мощность отопительной системы 4 млн. ккал/ч. В лабораториях дополнительное воздушное отопление.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
