Комплекс жилых зданий в Руане (Франция)

Статья добавлена в Ноябре 2015 года
            0

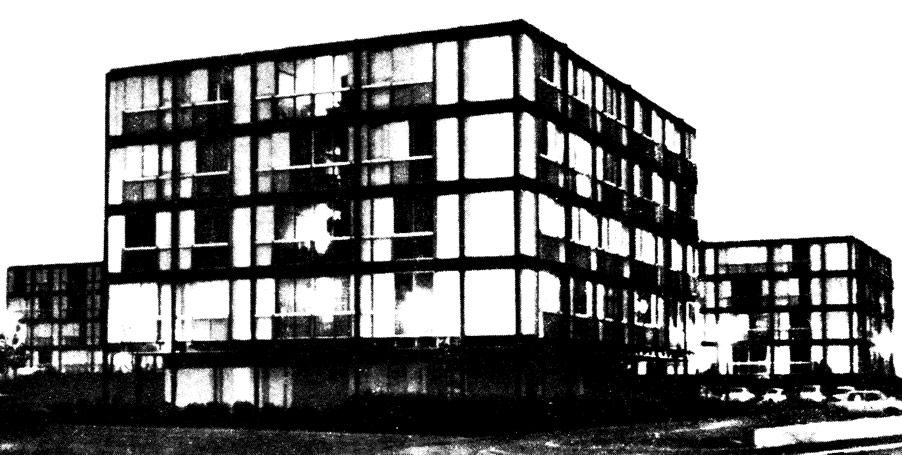

Отдельно стоящий жилой блок
Отдельно стоящий жилой блок >
Архитекторы: М. Лод, П. Дюпон, X. Боклер, М. Александр (Париж). Инженер Л. Ро-бустелли. Время строительства 1968—1969 гг.

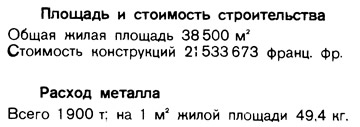

Комплекс состоит из 25 жилых зданий на 500 квартир общей площадью 38 500 м2. Здания пятиэтажные, без подвала, расположены отдельно или группами. В первом этаже размещены вестибюль, котельная, помещение для мусора и кладовые. На каждом из четырех верхних этажей вокруг центральной лестничной клетки расположено по пять квартир с числом комнат от трех до пяти.

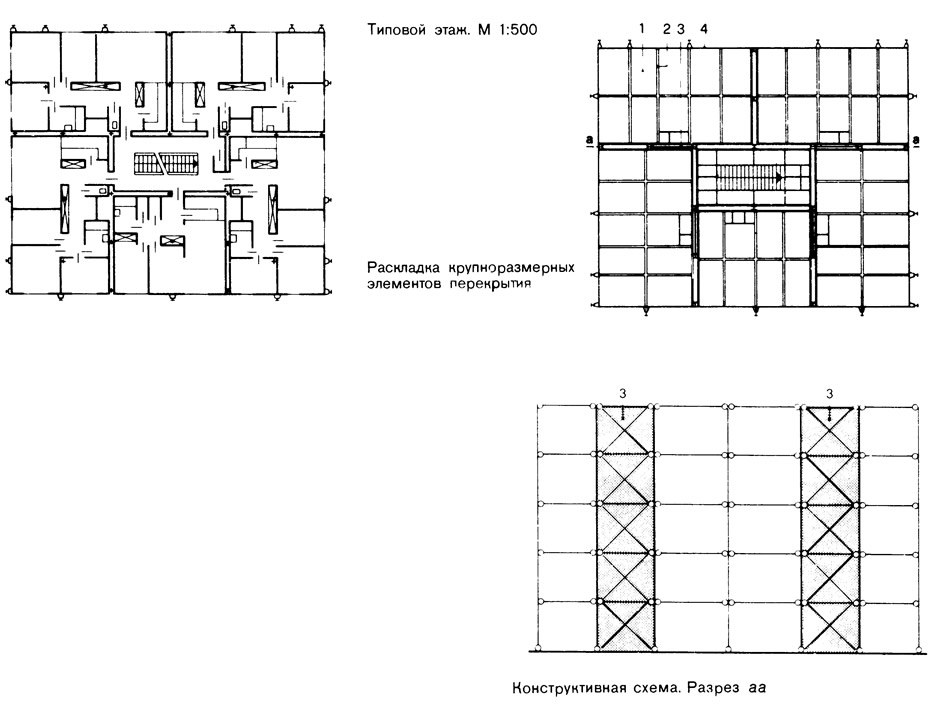

Схемы жилого блока
Схемы жилого блока >
Наружные размеры здания в плане 23,7X19,2 м. Высота над уровнем земли 14,6 м, высота этажа 2,91 м, высота помещения 2,4 м.

Конструкция


Для стального несущего каркаса использованы два типа укрупненных элементов: ветровая ферма высотой, равной высоте здания, а также элемент перекрытия в виде плоской несущей конструкции размером в плане на одну квартиру. После устройства фундаментов были установлены ветровые фермы, к поясам которых, являющимся внутренними колоннами, крепились .элементы площадок лестничной клетки. К элементам лестничной клетки присоединены элементы перекрытия размером на квартиру, которые опираются также на ветровые фермы, на колонны, вынесенные перед фасадом, и на стойки внутри помещения высотой в один этаж.

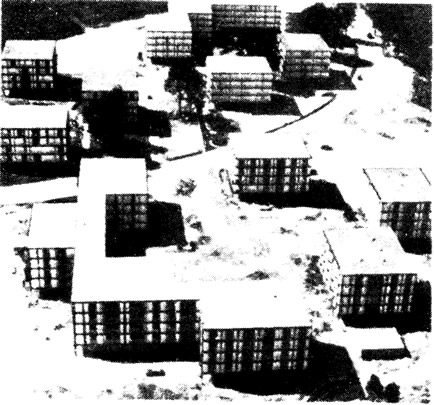

Общий вид жилого массива
Общий вид жилого массива >
Укрупненные элементы несущей конструкции перекрытий были собраны перед монтажом из одинаковых элементов размером 3,6X2,4 м. Каждый такой элемент состоит из верхнего и нижнего металлических матов с расстоянием между ними 30 см. Маты из стержней диаметром 10 мм, размер ячеек сетки 300X300 мм. Узлы верхнего и нижнего матов связаны раскосами из круглых стержней диаметром 8 мм.

Рандбалки, обрамляющие элементы покрытий, решетчатые высотой 300 мм. Соединение соседних элементов обеспечивается путем стыкования рандбалок на болтах. После монтажа рандбалки обеспечивают связь между наружными колоннами, к которым они крепятся, через специальные консоли. Собственный вес несущих элементов перекрытия 47 кгс/м2. Все несущие металлические части, за исключением конструкций лестничной клетки, из атмосферостойкой стали. Защита от коррозии элементов лестничной клетки — окраской цинк-хроматом.

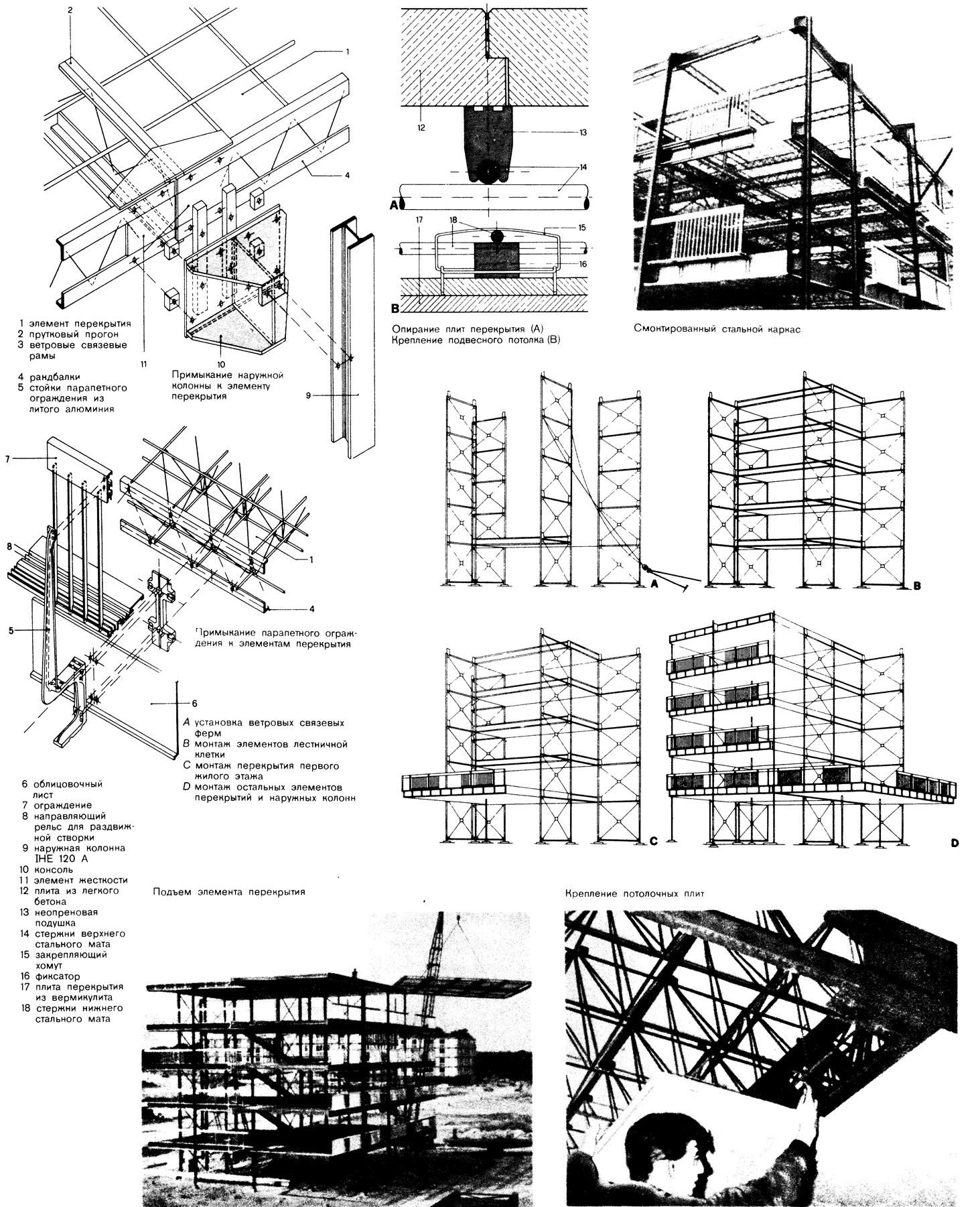

Устройство каркаса и перекрытий
Устройство каркаса и перекрытий >
Пол: армированные плиты из легкого бетона размером 90X60 см, толщиной 4 см, которые уложены на верхние металлические маты через неопреновые амортизаторы. Временная нагрузка 175 кгс/м2. К нижним матам в целях огнезащиты крепятся потолочные плиты из вермикулита.

Фундамент: под колоннами четырех ветровых ферм всего 8 свай, забитых на глубину 7 м, в виде стальных труб диаметром 22 см, заполненных бетоном. Под остальными колоннами — отдельно стоящие фундаменты.

Оборудование


Воздушное отопление с подачей теплого и холодного воздуха. Воздух подводится через каналы в толще перекрытий к выходным отверстиям в оконных откосах. Вытяжка из кухни, ванной и туалета с помощью вентиляторов, установленных на крыше.



Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
