Здания Федерального конституционного суда в Карлсруэ

Статья добавлена в Ноябре 2015 года
            0



Архитектор П. Баумгартен (Западный Берлин). Инженер К. И. Пешлов (Западный Берлин). Время строительства 1965—1969 гг.

Группа из пяти зданий, соединенных остекленными переходами.

Трехэтажное здание зала заседании с подвалом под всем зданием. В первом этаже вестибюль и зал пленарных заседаний; во втором этаже приемные помещения, комнаты для прессы и участников процесса; в третьем этаже зал заседаний и комната совещаний; в подвальном этаже гараж.

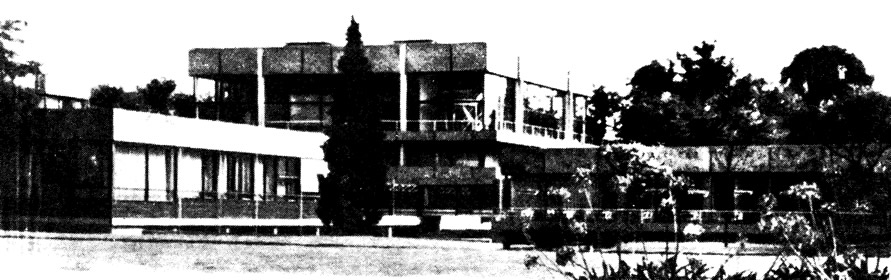

Здание зала заседаний. Слева - библиотека, справа - казино
Здание зала заседаний. Слева - библиотека, справа - казино >
Здание суда: трехэтажное с внутренним двором; свободный первый этаж используется как вестибюль с двумя входами; в верхних этажах рабочие помещения для судей двух сенатов.

Библиотечное здание: одноэтажное с двумя подвальными этажами. В первом этаже каталог, два читальных зала и подсобные помещения; в подвальных этажах архив прессы, переплетная мастерская и книгохранилище на 300 тыс. томов.

Здания администрации и казино одноэтажные и имеют подвалы под всей площадью.

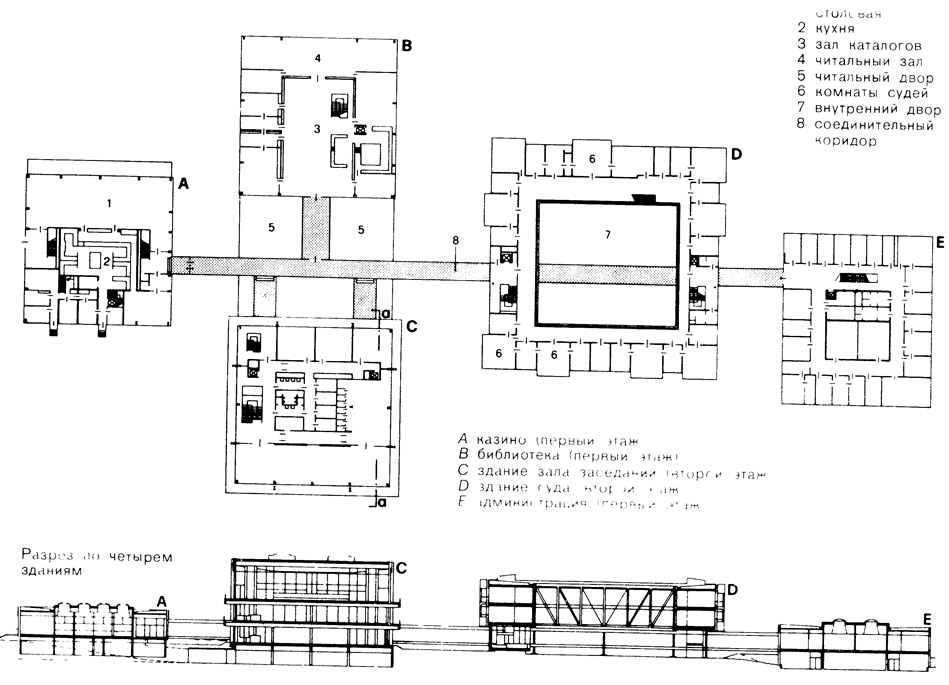

Чертежи плана и разрез по четырем зданиям
Чертежи плана и разрез по четырем зданиям >
Здание зала заседаний: наружные размеры в плане 29,5X29,5 м; высота над уровнем земли 16,6 м. Высота первого и второго этажей 3,9 м, третьего этажа 7,5 м; высота помещений в первом и втором этажах 3,1 м, в третьем этаже 6 м.

Здание суда: наружные размеры в плане 43,25X42 м; высота над уровнем земли 14,4 м; высота этажа 3 м; высота помещения 3,1 м.


Здание библиотеки: наружные размеры в плане 28X28 м; высота над уровнем земли 7,2 м; высота помещения 3,5 м.

Конструкция


В третьем этаже свободный от колонн зал заседаний. Решетчатое покрытие опирается на восемь наружных колонн. Внутренние стальные колонны обоих нижних этажей размещены по сетке 7X7 м. Ветровые нагрузки передаются в нижних этажах через диски перекрытий на железобетонные стены. Для обеспечения сопротивляемости покрытия ветровым нагрузкам восемь наружных колонн соединены с обоими нижележащими междуэтажными перекрытиями консольными балками. Несущая решетка покрытия состоит из четырех перекрещивающихся балок со сплошными стенками высотой 2000 мм, образующих с помощью рандбалок и крестовых связей жесткий диск.

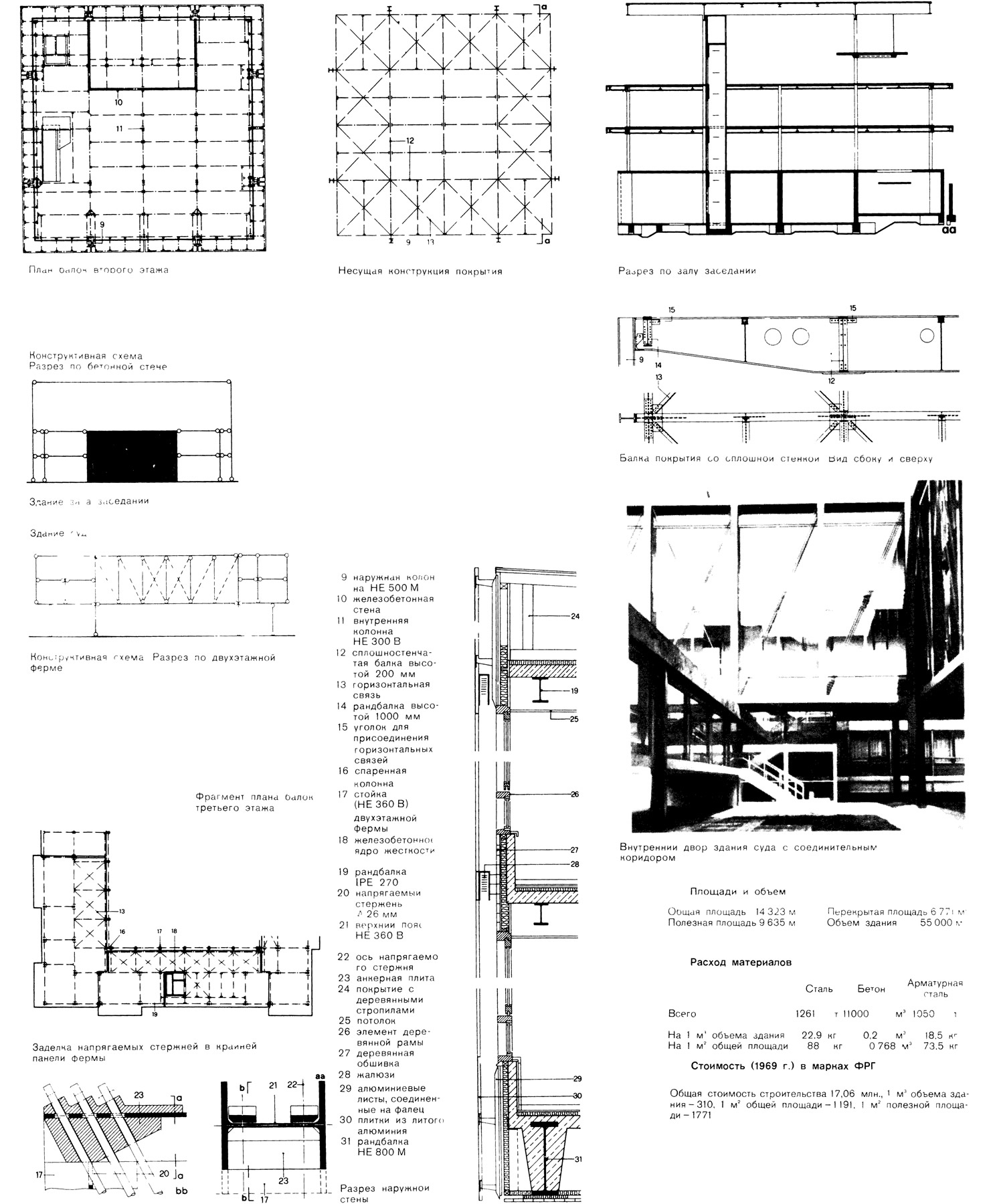

Чертежи элементов зданий
Чертежи элементов зданий >
Наружные колонны высотой на все здание из НЕ 500 М, в первом и втором этажах внутренние колонны и балки перекрытий из двутавровых профилей; по балкам перекрытий уложены сборные железобетонные плиты; временная нагрузка 500 кгс/м2.

Здание суда: контурный ряд колонн позади наружных стен здания. В углах внутреннего двора четыре спаренные колонны соединены фермами, высота которых равна высоте второго и третьего этажей. Передача вертикальной нагрузки через балки перекрытий на наружные колонны и через фермы на четыре внутренние угловые колонны. Горизонтальные усилия передаются через монолитные железобетонные диски перекрытий на два железобетонных ядра жесткости. Жесткость покрытия при действии ветровой нагрузки обеспечивается горизонтальными крестовыми связями.

Колонны и балки из прокатных профилей, раскосы ферм из арматурных стержней диаметром 26 мм, количество которых меняется в различных панелях фермы в соответствии с действующими усилиями.


Сооружение расположено в сейсмическом районе, поэтому 7,5% вертикальных нагрузок учитываются в виде дополнительной горизонтальной нагрузки; расчетное давление на грунт повышается на 50%.

В соответствии с требованиями противовоздушной обороны при проектировании учитывалась нагрузка от обломков 1 тс·м2 и были предусмотрены выходы в наружных стенах подвала.

Покрытия: вентилируемые холодные покрытия с настилом из алюминиевых листов и многослойные битумокартонные кровли с гравийной засыпкой.

Наружные стены: элементы с деревянными рамами на высоту этажа, глухим остеклением, раздвижными окнами и нижнеподвесными фрамугами. Перед подоконными панелями деревянная обшивка с воздушной прослойкой или алюминиевые листы, соединенные на фалец; перед ними алюминиевые литые плитки. Противосолнечная защита с помощью расположенных снаружи жалюзи.

Противопожарная защита стальных конструкций изолирующим слоем окраски, а также спринклерными устройствами.

Основание: ленточные и столбчатые фундаменты на песке и гравии. Для обеспечения сейсмической безопасности сплошная железобетонная плита, соединения которой с колоннами и стенами рассчитаны на срез.

Оборудование


Подключение к магистральному паровому отоплению, теплообменник с постоянной поверхностью нагрева для водяного отопления. Диаметральные вентиляторы в оконных элементах.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
