Административное здание завода аппаратуры в Штефа (Швейцария)

Статья добавлена в Ноябре 2015 года
            0




Архитектор И. Дахинден (Цюрих). Инженеры: М. Корроди (Штефа), Б. Мёллер (Цюрих). Время строительства 1962—1964 гг.

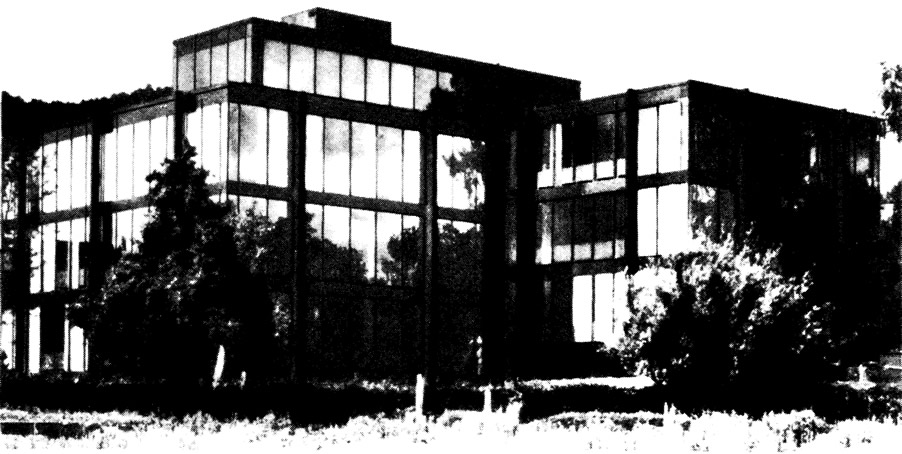

Вид здания с юго-запада
Вид здания с юго-запада >
Административное здание на 120 рабочих мест в двух одинакового размера трехэтажных корпусах. Из-за наклонной поверхности земли корпуса смещены по высоте на половину этажа и соединены четырехэтажным переходом с лестничной клеткой и лифтом.

На первом этаже приемная, лекционный зал, дирекция и бухгалтерия; на обоих верхних этажах отдельные кабинеты и чертежные залы; на чердачном этаже персонал технического обслуживания, а в двух подвальных этажах технические помещения, архив и бомбоубежище.

Наружные размеры обоих корпусов в плане 19,2X12,8 м; высота над уровнем земли 14,5 м, высота этажа 3,16 м, высота помещения 2,7 м.

Конструкция


Планы этажей и поперечный разрез
Планы этажей и поперечный разрез >
Перед продольными наружными стенами обоих корпусов размещены три, а перед поперечными стенами — две колонны коробчатого сечения высотой, равной высоте этажа, к коротким консолям которых примыкают междуэтажные перекрытия. Расположенные друг против друга наружные колонны жестко соединены поперечными балками перекрытий в трехэтажные рамы. В продольном направлении одна центральная балка связывает три поперечные балки. Между поперечными балками центральная балка жестко присоединена к двум внутренним колоннам коробчатого сечения и опирается по концам на идущую по контуру здания рандбалку. Колонны и фундаменты рассчитаны так, что в дальнейшем возможна надстройка обоих корпусов на три этажа. Ветровые нагрузки воспринимаются в обоих направлениях рамами и железобетонными ядрами жесткости в каждом корпусе.

Колонны опираются на железобетонные стены подвалов. Наружные колонны сварного коробчатого сечения 300X200 мм, толщина стенок от 8 до 20 мм. Колонны отстоят от фасада на 8 см и соединены в каждом этаже с балками перекрытий при помощи консолей. Полости колонн армированы и заполнены бетоном. Железобетон воспринимает 30% нагрузки на колонны. Внутренние колонны сварного коробчатого сечения 300X280 мм.

Перекрытия: поперечные балки и рандбалки из I 160, центральная балка из 2 I 160. Нижний пояс балок перекрытия усилен приваркой листа толщиной 12 мм. Верхний пояс работает совместно с монолитными железобетонными плитами толщиной 20 см благодаря приваренным коротким обрезкам стальных профилей. Временная нагрузка на перекрытие 300 кгс/м2.

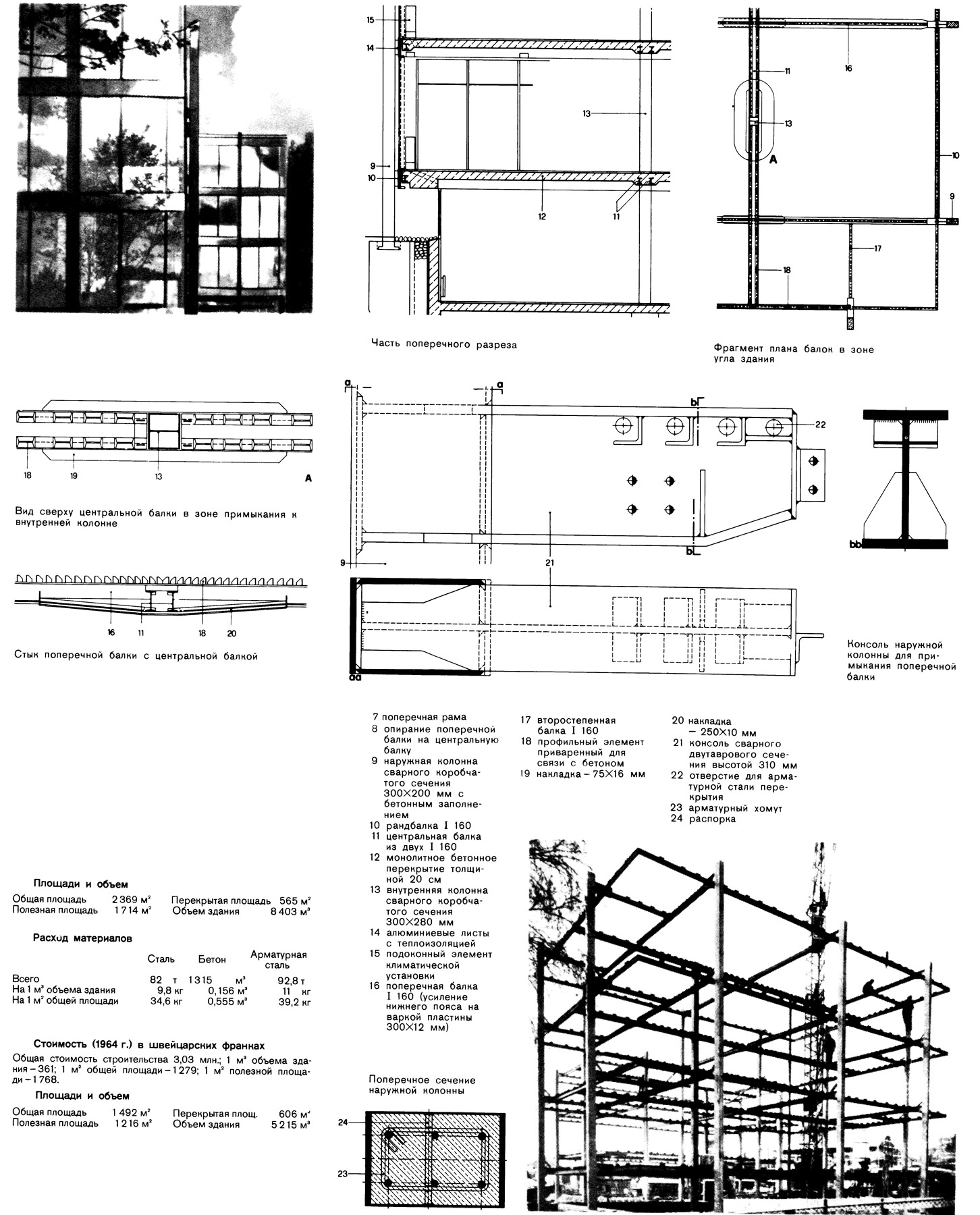

Чертежи элементов здания
Чертежи элементов здания >
Наружные стены: двойное остекление на всю высоту этажа шириной 1,24 м. Между элементами остекления алюминиевые стойки шириной 7 см. Облицовка перекрытий в плоскостях наружных стен алюминиевыми листами высотой 47 см с теплоизоляционным слоем из минеральной ваты толщиной 6 см. Противосолнечная защита напылением металла на наружные стекла и вертикальными жалюзи с внутренней стороны.

Основание: грунтовое основание из слоев супеси и речного песка (плывуна) на скале, расположенной наклонно с запада на восток на глубине от 6,5 до 8,5 м. Западный корпус опирается непосредственно на скалу. Для восточного корпуса было необходимо устройство фундаментов в виде буровых опор, представляющих собой заполненные бетоном обсадные трубы диаметром 1,75 м, которые опускаются до скалы. Расчетная нагрузка на одну опору достигает 100 тс при трех этажах и 170 тс при надстройке в дальнейшем еще трех этажей.

Оборудование


Полное кондиционирование воздуха установками высокого и низкого давления. Выводы установок высокого давления размещены в свободно стоящих подоконных элементах перед окнами. Выходные отверстия установок низкого давления — в подвесном потолке.
Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977
