Виды пневматических конструкций

Статья добавлена в Марте 2015 года
            0



Воздухоопорные оболочки

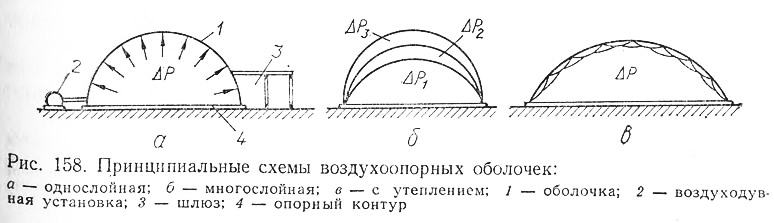

Рис. 158. Принципиальные схемы воздухоопорных оболочек
Рис. 158. Принципиальные схемы воздухоопорных оболочек >
Воздухоопорные оболочки — это конструкции с избыточным давлением порядка Δр=0,001...0,01 МПа в объеме сооружения (рис. 158, а). Основными конструктивными элементами воздухоопорного сооружения являются: собственно оболочка, тамбур-шлюз, опорный контур и анкеры. Наиболее распространены однослойные оболочки, но могут применяться и многослойные, работающие по принципу послойного увеличения давления (рис. 158, б). Возможно создание оболочек с подвесным пленочным утеплителем (рис. 158, в).

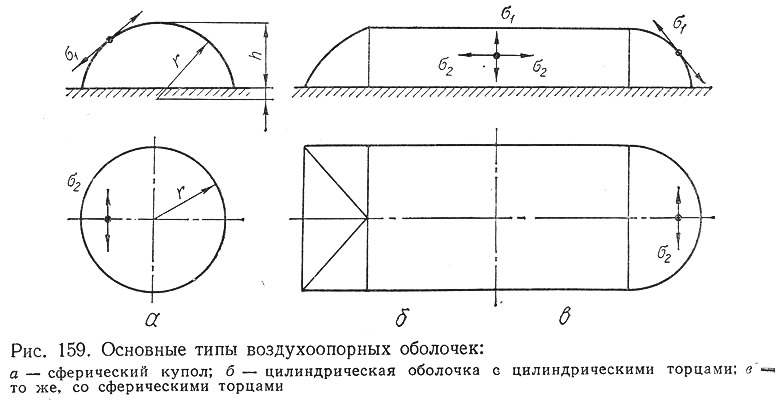

Рис. 159. Основные типы воздухоопорных оболочек
Рис. 159. Основные типы воздухоопорных оболочек >
По форме наиболее распространенными типами воздухоопорных оболочек являются цилиндрический свод и сферический купол (рис. 159). Разработаны рабочие чертежи цилиндрических оболочек пролетом 12, 18 и 24 м и сферических оболочек диаметром 12, 24, 36, 42 и 60 м. Они предназначены для применения как типовые в соответствии с Временной инструкцией по проектированию, монтажу и эксплуатации воздухоопорных пневматических сооружений (СН 497-77).

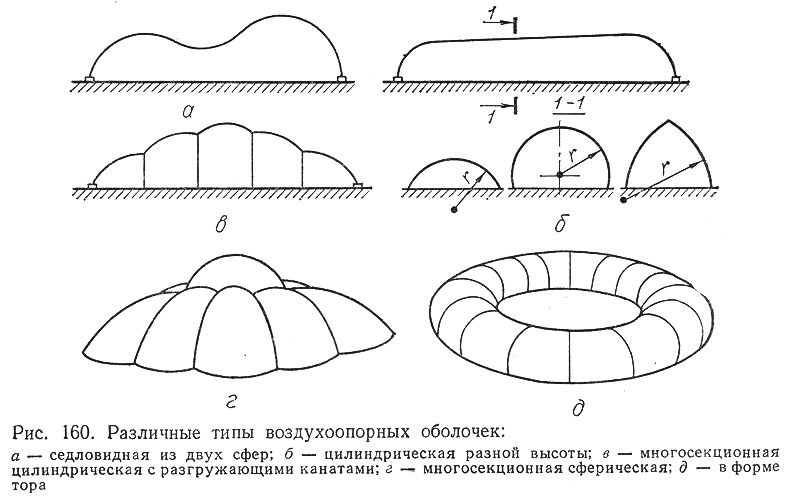

Рис. 160. Различные типы воздухоопорных оболочек
Рис. 160. Различные типы воздухоопорных оболочек >
Кроме этих основных типов, могут применяться и другие различные по форме воздухоопорные оболочки (рис. 160). При больших пролетах оболочки усиливаются канатами, позволяющими расчленить оболочку на ряд частей с меньшими радиусами и тем самым снизить напряжение в материале и улучшить внешний вид сооружения.


Пневмокаркасные конструкции

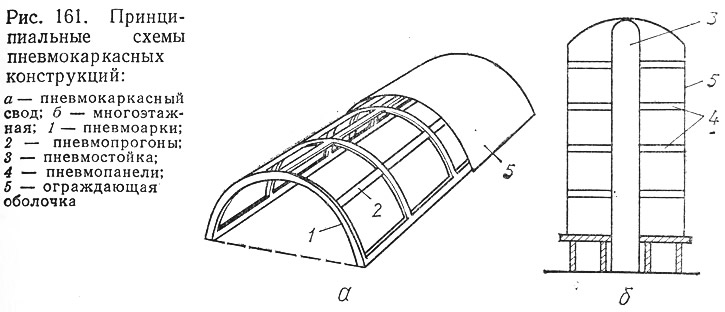

Рис. 161. Принципиальные схемы пневмокаркасных конструкций
Рис. 161. Принципиальные схемы пневмокаркасных конструкций >
Пневмокаркасные конструкции состоят из несущего каркаса в виде пневмостоек, пневмобалок, пневмоарок, пневмопанелей, пневмосводов и наружного ограждения из ткани или пленки (рис. 161). Избыточное давление 0,5...3 МПа в пневмокаркасе обеспечивает проектное положение сооружения и повышенную несущую способность. Характерным примером пневмокаркасной конструкции служит свод с несущим каркасом из пневмоарок и пневмопрогонов из высокопрочной прорезиненной ткани с ограждающей оболочкой. В последнее время введено в эксплуатацию много разнообразных пневмокаркасных сооружений вплоть до многоэтажных (рис. 161, б).

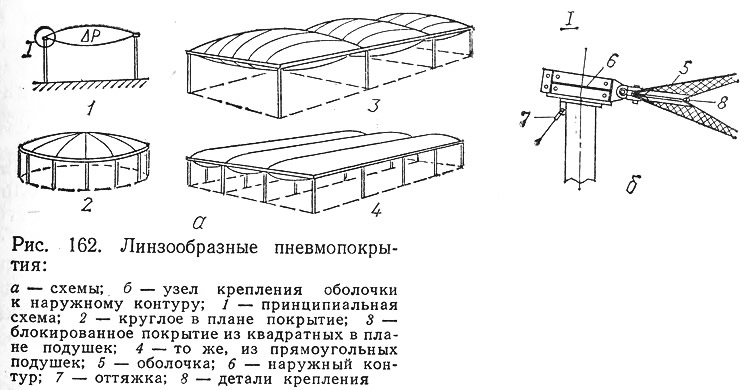

Рис. 162. Линзообразные пневмопокрытия
Рис. 162. Линзообразные пневмопокрытия >


Линзообразные пневматические покрытия


Линзообразные пневматические покрытия представляют собой двойные пологие оболочки, опирающиеся на жесткий Контур, которые в плане могут иметь различную форму (рис. 162).

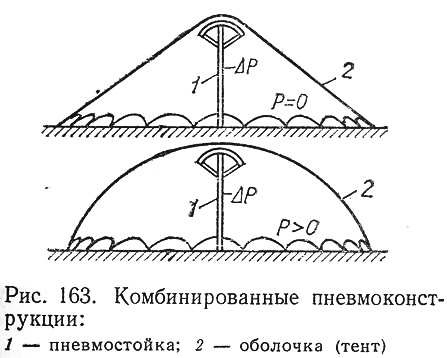

Рис. 163. Комбинированные пневмоконструкции
Рис. 163. Комбинированные пневмоконструкции >

Комбинированные пневматические покрытия


В комбинированных пневматических конструкциях сочетается пневмокаркас с воздухоопорной оболочкой. Обычно оболочка выполняет функцию тентового ограждения, а при воздействии сильного ветра она служит воздухоопорной оболочкой (рис. 163).
Источник: «Конструкции из дерева и пластмасс», В. А. Иванов, В. З. Клименко, 1983
